SAA7113 AV입력 모듈 + CCD카메라 for Mini2440 Pro

1. 제품명

SAA7113 AV입력 모듈 + CCD카메라 for Mini2440 Pro



2. 제품소개
S3C2440 Mini Board Pro 제품의 카메라 포트에 연결해서 사용 할 수 있는 AV컨버터
모듈입니다. 9-bit video input processor인 Philips의 SAA7113H Chipset을 사용한
Video Input Module과 CCD 카메라를 함께 제공하고 있고 바로 테스트 해볼 수 있는
Linux 디바이스 드라이버와 테스트 프로그램도 제공하고 있습니다.

제품 구매 : http://www.toolparts.co.kr

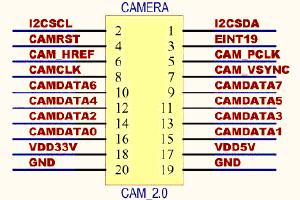

* 개발보드 커넥터 Pin Map

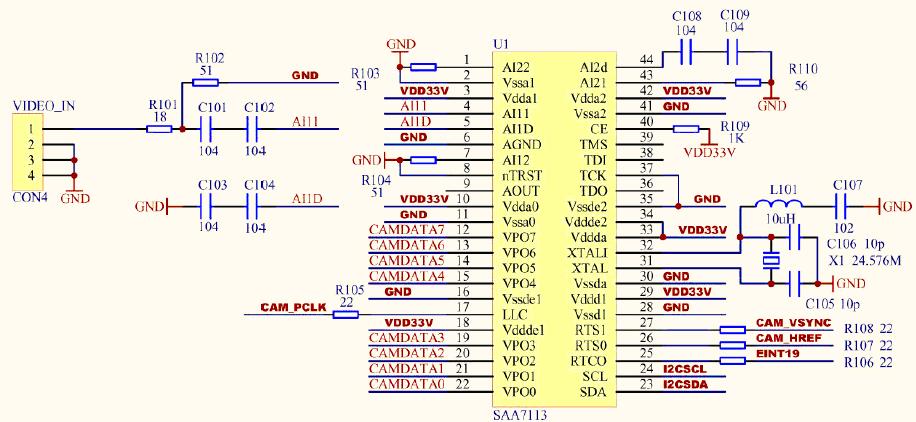

* AV모듈 Pin Map



3. 제품특징
(1) AV모듈과 연결해서 바로 테스트 해볼 수 있는 CCD카메라 기본 제공
(2) 리눅스 디바이스 디라이버, 예제 소스 코드 제공
    Linux-2.6.13 커널 드라이버( /sbin/av_test )
    Provide 320 * 240 resolution with real-time display on the LCD.
(3) Four analog inputs, internal analog source selectors,
    e.g. 4 ´ CVBS or 2 ´ Y/C or (1 ´ Y/C and 2 ´ CVBS)
(4) Two analog preprocessing channels in differential CMOS style for best
    S/N-performance
(5) Fully programmable static gain or automatic gain control for the selected
    CVBS or Y/C channel
(6) Switchable white peak control.
(7) Two built-in analog anti-aliasing filters
(8) Two 9-bit video CMOS Analog-to-Digital Converters (ADCs), digitized CVBS or
    Y/C-signals are available on the VPO-port via I2C-bus control(9) On-chip clock generator

4. 지원 가능한 개발보드
(1) S3C2440 Mini Board Pro + 3.5인치 터치 LCD
(2) S3C2440 Mini Board Pro + 7인치 터치 LCD

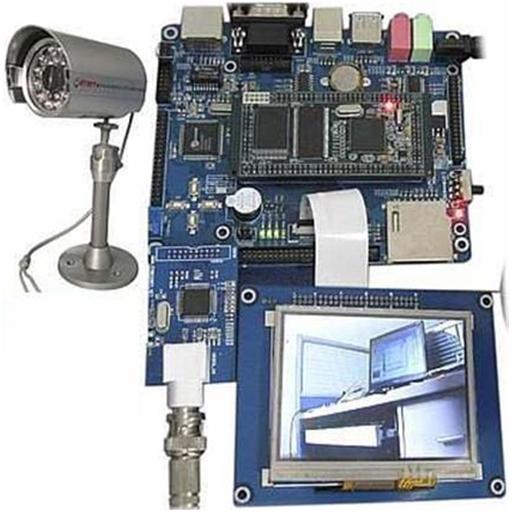

* S3C2440 Mini Board Pro + 3.5인치 터치 LCD에서 테스트 화면

5. 제품 구성
(1) One SAA7113 AV입력 모듈
(2) One CCD카메라
(3) One CCD카메라용 전원 어댑터
(4) One Analog connect cable
(5) One Manual, Linux 소스 CD
