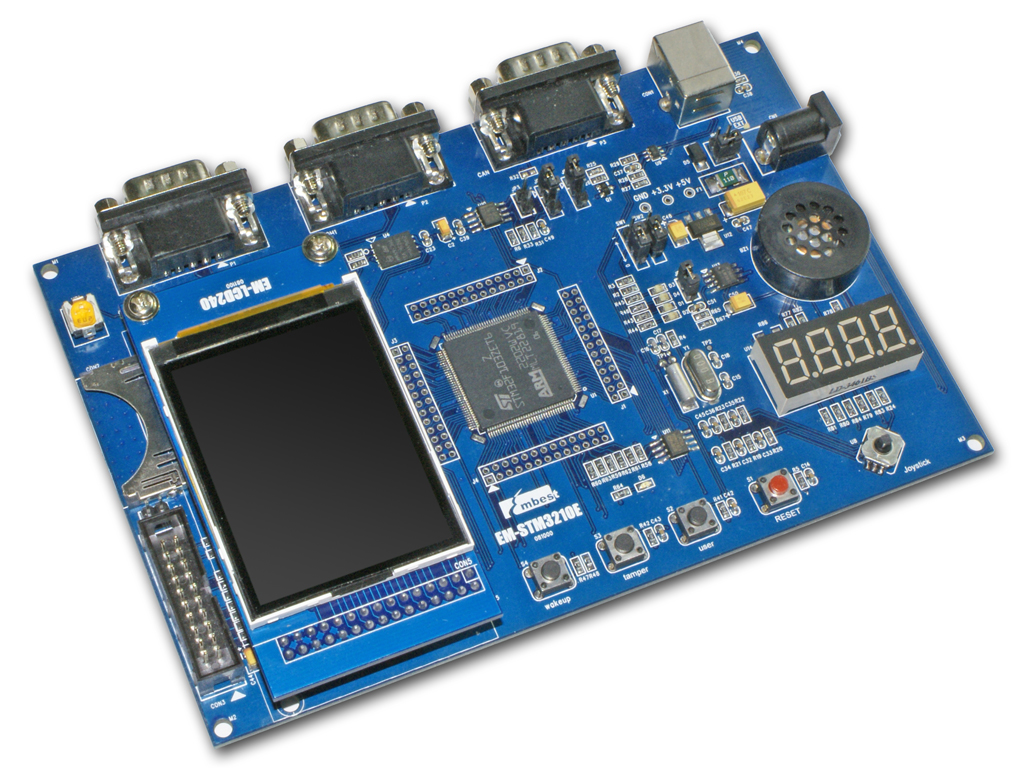

STM32(STM32F103ZE) Cortex-M3 개발보드 + 2.8인치 TFT LCD

1. 제품명

STM32(STM32F103ZE) Cortex-M3 개발보드 + 2.8인치 TFT LCD



2. 제품소개
이 제품은 ST마이크로일렉트로닉스(www.st.com)사의 Cortex-M3 에 기반한 32bit ARM 개발보드로
STM32F103ZE MCU를 사용하여 최대 72 MHz 속도로 동작 하고 특히 내부 메모리 외에 외부에 1MB의
Static RAM과 8MB의 플래시 메모리, 또한 2MB NOR Flash, 128MB NAND Flash를 내장하고 있습니다.

제품 구매 : http://www.toolparts.co.kr

3. 제품사양

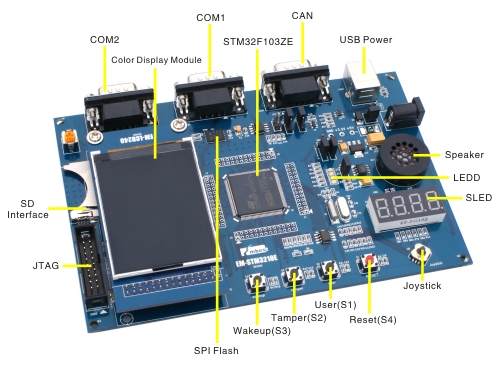

Hardware Features
CPU	STM32F103ZE Cortex-M3 Core
SRAM	64KB internal SRAM
Flash	512KB internal Flash memory
NOR	2MB NOR Flash
NAND	128MB NAND Flash
External Memory	1 Mbyte of external static RAM and 8 Mbytes of external SPI Flash memory.
LCD	240 * 320 TFT color LCD
Serial Port	Standard DB9 connector
USB Port	Standard USB Type B connector
On-board Battery	For real-time clock
MicroSD Card	MicroSD Card connector
Speaker	Speaker(Analog output)
Buttons	4 x push buttons, 1 x joystick button
JTAG	20 Pin JTAG interface
LED	4 Status LED
Supply Voltage	5 Volts DC (provided by the USB bus of a PC)
Supply Current	180mA typical, 200mA maximum
Board Size	110mm x 140mm (4.33" x 5.5")

4. 제품특징
(1) 내부 메모리 외에 외부 SRAM, Flash, NOR, NAND 메모리 장착
(2) SRAM, NOR, NAND 메모리 제어 소스 제공
(3) Keil MDK 환경의 다양한 예제 소스 제공

DVD #1 Directory contents
Documents	개발보드에서 사용된 주요 부품의 데이터시트와 회로도, 매뉴얼
Software	Keil MDK 예제들( 34개 예제 소스 및 통합 테스트 )
	ADC	Audio	BKP
	Blinky	CAN	CortexM3
	CRC	DAC	DEBUG
	DMA	EXTI	Flash
	GPIO	IWDG	LCD_HZ
	LCD	LED	NandFlash
	NorFlash	NVIC	PWR
	RCC	RTC	SDIO
	SPI	SRAM	SYSTICK
	TIM1	TIM	Tsensor
	USART	USBAudio	USB
	WWDG

4. 디버거
(1) Debugger( ARM7, ARM9, Cortex-M3용) 지원 : H-JTAG USB (별도구매)

5. 제품 구성
(1) One STM32F103ZE Cortex-M3 Board( TFT LCD 포함 )
(2) One RS-232 Serial Cable
(3) One USB Cable / A-B
(4) One Manual CD
