STM32 Cortex-M3 + 1.8 TFT LCD

1. 제품명

STM32 Cortex-M3 + 1.8 TFT LCD



2. 제품소개
이 제품은 ST마이크로일렉트로닉스(www.st.com)사의 Cortex-M3 에 기반한 32bit ARM 개발보드로
STM32F103RBT6 MCU를 사용하여 최대 72 MHz 속도로 동작 하고 1.8 TFT LCD가 장착되어 있습니다.

제품 구매 : http://www.toolparts.co.kr

3. 제품특징
(1) MCU
   - STM32F103RB6 : 32Bit http://www.deviceshop.net/img/dev_board/arm Processor,
      72MHz Clock/90MIPS (1.25DMIPS/MHz)
   - 128Kb 플래시 메모리 & 20Kb SDRAM
   - 64LQFP 패키지타입 51 Bit I/O(16 외부 인터럽트)
   - ADC, SPI, I2C, USART를 위한 7 채널 DMA
   - 16 채널/12 Bit ADC 변환기
   - 디버깅용 Serial wire Debugger(SWD) & JTAG 제공
   - 4 x 16 Bit 타이머
   - 2-SPI, 2-I2C, 3-USART, 1-USB, 2-WDG, RTC, 1-CAN

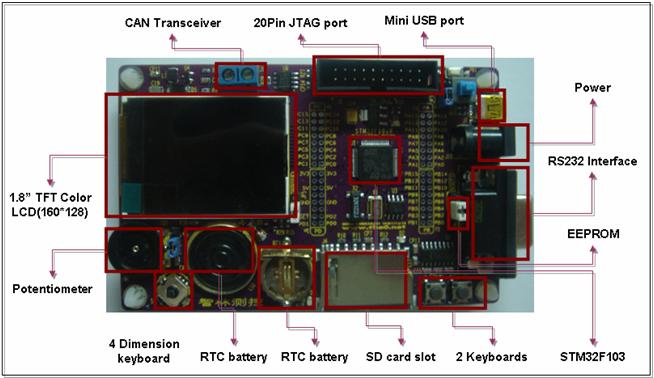

   (2) 보드구성:
   - STM32 ARM http://www.deviceshop.net/img/dev_board/arm STM32F103RB
   - RS232 시리얼 포트
   - CAN 통신 포트
   - SOUND 테스트용 스피커
   - Full Speed USB2.0 Mini 포트
   - SD 카드 테스트용 소켓
   - 디버깅용 20Pin JTAG
   - ADC 테스트용 가변저항
   - I2C 테스트와 저장용 24C02 EEPROM

(2) 풍부한 예제( CD로 소스 제공 )
   - LED TESTING
   - PWM input TESTING (start-up the LCD)
   - Display the bitmap
   - Game testing
   - ADC TESTING
   - Using the on-board potentiometer to change voltage
   - PWM output testing(start-up the loudhailer)
   - I2C testing(R/W EEPROM)
   - SD Card testing
   - Serial port tesing(UART0 inquiry and UART0 interrupt)
   - CAN BUS TESING
   - TIMER TESING
   - WATCHDOG
   - uC/OS-II Application

[Keil의 온라인 STM32 예제 코드]
   - CAN peripheral
   - External interrupt
   - General purpose I/Os
   - Watchdog
   - PWM
   - Real time clock
   - SVC for software interrupt
   - Tamper detection
   - USART in interrupt mode
   - USART in polling mode
   - USB HID (Human Interface Device) - USB Mass Storage

4. 디버거
(1) Debugger( ARM7, ARM9, http://www.deviceshop.net/img/dev_board/arm용) 지원 : H-JTAG USB (별도구매)

5. 제품 구성
(1) STM32 http://www.deviceshop.net/img/dev_board/arm Development Board 1 Set?
(2) Mini usb cable 1 Ea
(3) UART cable 1 Ea?
(4) Software CD 1 Ea (회로도,예제 Application)
