MP3(VS1003B) STM32 개발보드 + 3.2인치 터치 LCD

1. 제품명

MP3(VS1003B) STM32 개발보드 + 3.2인치 터치 LCD



2. 제품소개
이 제품은 ST마이크로일렉트로닉스(www.st.com)사의 Cortex-M3 에 기반한 32bit ARM 개발보드로
STM32F103VCT6 MCU를 사용하여 최대 72 MHz 속도로 동작 하고 특히 VS1003B 코덱이 있어
MP3 Player, 음성 녹음 등의 작업을 할 수 있는 것이 특징 입니다.

제품 구매 : http://www.toolparts.co.kr

3. 제품사양

Hardware Features

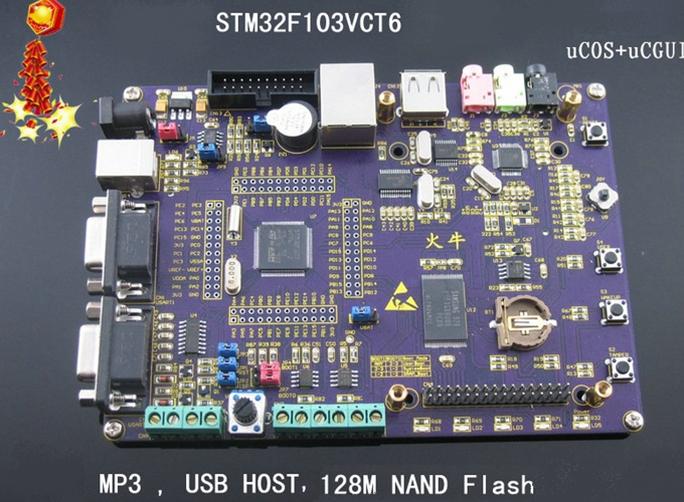

CPU	STM32F103VCT6 Cortex-M3 Core
SRAM	48KB internal SRAM
Flash	256KB internal Flash memory
Codec	VS1003B high-performance MP3 decoder chip
NAND	128MB NAND Flash
LCD	3.2인치 240 * 320 TFT 터치 LCD
USB Device	One USB 2.0 full speed device interface
USB Host	CH376 USB Host interface
Ethernet	One 10/100 ethernet interface
EEPROM	I2C Memory interface 24LC02
Serial Port	Standard DB9 connector
CAN Port	Standard DB9 connector for applications requiring CAN communications.
SD Card	SD Card connector.
Buzzer	PWM Buzzer control
LEDs	4 x status LED, 1 x power indicator LED
Buttons	3 x push buttons, 1 x joystick button, 1 x reset button
JTAG	20 Pin JTAG interface
Supply Voltage	5 Volts DC (provided by the USB bus of a PC or Power supply)
Board Size	150mm x 110mm

3. 제품특징
(1) VS1003B 코덱을 이용한 MP3 Player GUI 소스 제공
(2) 내부 메모리 외에 외부 NAND 메모리 장착
(3) NAND 메모리 제어 소스 제공

DVD #1 Directory contents
Documents	개발보드에서 사용된 주요 부품의 데이터시트와 회로도, 매뉴얼
Software	Keil MDK 예제들
	u-COSII	u-COSII-GUI	FAT16/FAT32
	Ethernet	USB-Host	USB-Slave
	MP3 Player	DAC	DEBUG
	DMA	기타 20여 가지의 Example 코드

4. 디버거
(1) Debugger( ARM7, ARM9, Cortex-M3용) 지원 : H-JTAG USB (별도구매)

5. 제품 구성

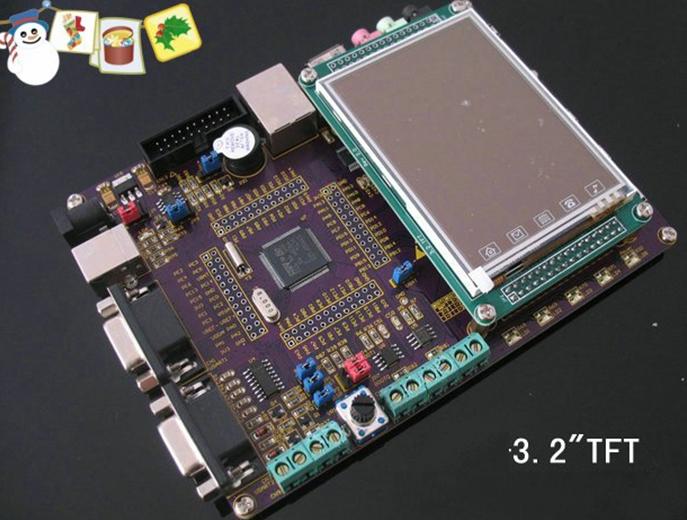

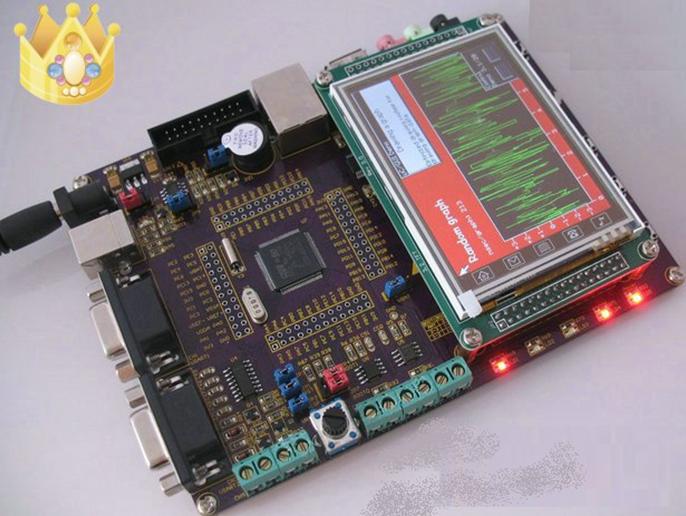

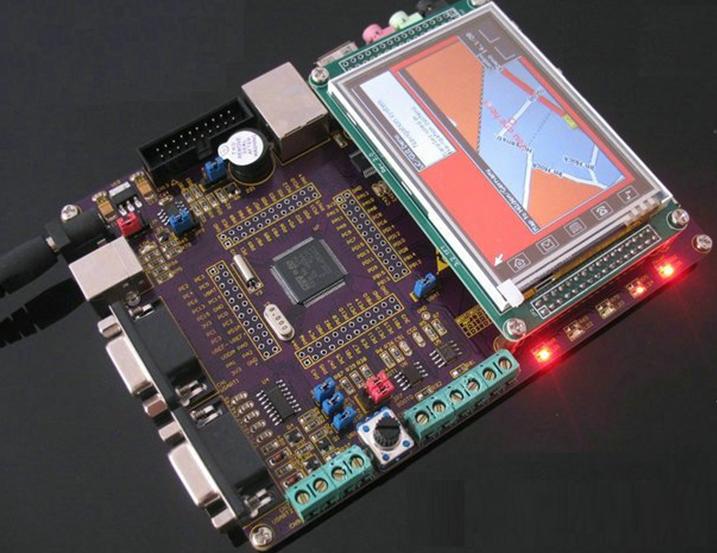

(1) One STM32F103VCT6 Cortex-M3 Board( 3.2인치 TFT 터치 LCD 포함 )
(2) One RS-232 Serial Cable
(3) One USB Cable / A-B
(4) One Manual CD
(5) One 5V Power adapter
(6) One Ethernet cross cable
