GPS GR-87 Serial for Mini2440 Pro

1. 제품명

GPS GR-87 Serial for Mini2440 Pro

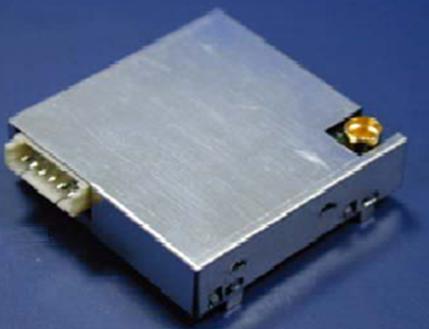

2. 제품소개
S3C2440 Mini Board Pro 제품에 연결해서 사용 할 수 있는 GPS 모듈입니다.
GR-87 Series로 SiRF star III Chipset을 사용하였고 개발보드(Mini2440 Pro) or
PC와 UART(Serial)로 연결 해서 사용 할 수 있습니다. Pin Map 을 맞추면
다른 개발보드에도 사용 할 수 있습니다.

제품 구매 : http://www.toolparts.co.kr

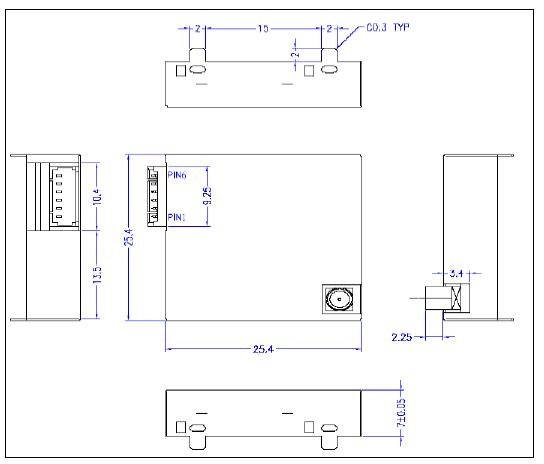

* Design Layout Diagram: (unit mm)

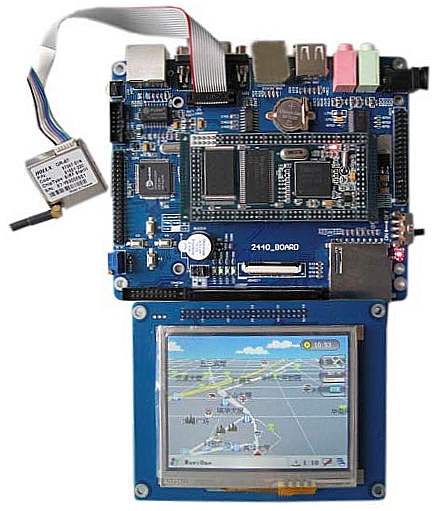

* Mini2440 Pro 제품에서 동작 화면

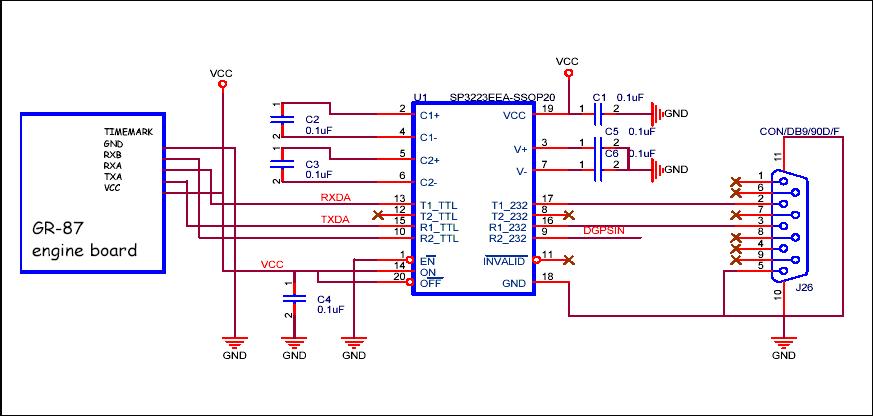

* Reference Design




3. 제품특징
(1) UART(Serial)로 연결 하여 사용할 수 있어 어플리케이션을 쉽게 개발 할 수 있습니다.
   S3C2440 Mini Board Pro 제품에 연결하여 1개의 USB HOST 포트를 3개로 확장 할 수
   있습니다.
(2) GPS모듈을 개발보드(Windows CE)와 PC에서 테스트 할 수 있도록 S/W 제공
(3) Build on high performance SiRF star III chipset
(4) Average Cold Start time and under 45 seconds
(5) 20 channels “All-in-View” tracking
(6) On chip 1Mb SRAM
(7) Dual TTL level serial ports with one for GPS receiver command message interface, another one for RTCM-104 DGPS input.
(8) Reacquisition Time 0.1 seconds
(9) Support Standard NMEA-0183 and SiRF Binary protocol
(10) Support Accurate 1PPS Output Signal Aligned with GPS Timing
(11) On-board RTCM SC-104 DGPS and WAAS /EGNOS Demodulator (12) Built-in a lithium battery make GPS be fast positioning

4. 지원 가능한 개발보드
(1) S3C2440 Mini Board Pro + 3.5인치 터치 LCD
(2) S3C2440 Mini Board Pro + 7인치 터치 LCD

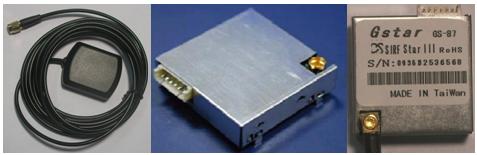

5. 제품 구성
(1) One GPS GR-87 Serial 모듈
(2) One 외장 안테나
(3) One 6Pin, 14Pin Board 연결 cable
(4) One 매뉴얼, 테스트 S/W(Windows CE) CD
