STM32 Primer2 Professional

1. 제품명

STM32 Primer2 Professional

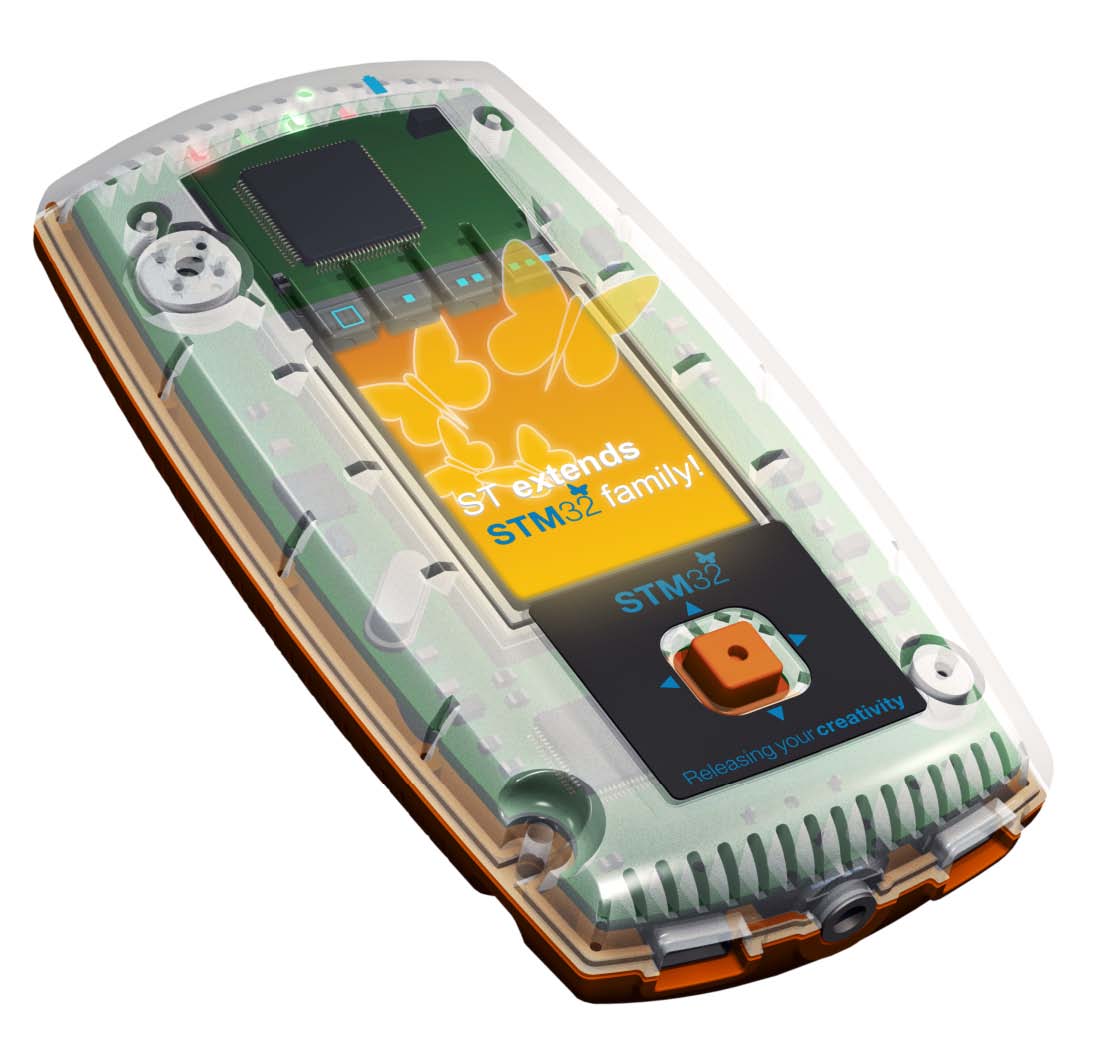

2. 제품소개
STM32 Primer2 Professional은 ARM Cortex-M3기반의 STM32를 위한 어플리케이션 개발 및 솔루션 개발을
재미있고 쉽게 할 수 있도록 한 제품 입니다. 또한 128*169 사이즈의 TFT 터치 LCD, 충천가능한 리튬이온 베터리,
IRDA Transceiver, Mirco SD 커넥터, 3축가속 센서(LIS3LV02DL) 등 STM32 CPU를 가지고 활용 할 수 있는
많은 주변 장치를 가지고 있습니다.

제품 구매 : http://www.toolparts.co.kr

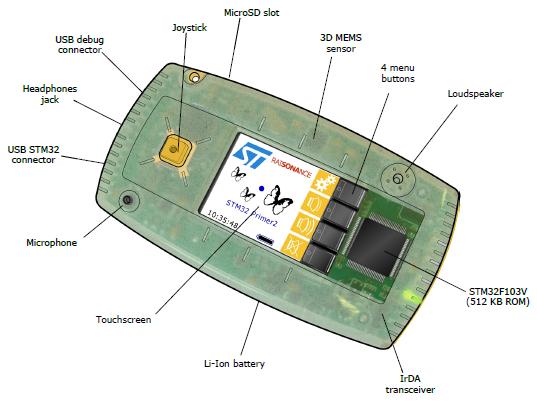

3. 제품사양

	STM32F103VET6 (512KB of Flash program memory, 64KB SRAM)
	GNU C compiler, Ride7, RFlasher
	Realtime CircleOS task scheduler
	Online community (www.stm32circle.com)
	USB "Debug" for connection to a PC running for programming and debugging USB "STM32" for embedded applications?that communicate with an?external USB host
	400mAh Li-Ion rechargeable battery,(+6 hours of continuous operation)
	128x160 pixel TFT display (touch screen)
	MEMS-based user controls( 3-axis accelerometer - LIS3LV02DL)
	USB connector (user application)
	H/W codec-based audio, headset connector, mic
	4-direction joystick, push button
	4 additional push buttons?(touch screen)
	Micro SD card connector
	IrDA transceiver
	20-pin add-on connector for access to SPI, I2C, USART, CAN and analog/digital I/Os

- STM32-Primer2 user manual - STM32-Primer2 schematics - STM32-Primer2 component placement top - STM32-Primer2 component placement bottom

Complete information and resources available at www.stm32circle.com



* STM32 Primer2에 장착되어 있는 3축 가속센서(LIS3LV02DL) 데모 동영상



4. 제공 CD내용

(1) www.stm32circle.com 커뮤니티에 방문하시면 MP3플레이어등 현재 124개 이상의 오픈소스 프로젝트들이 진행 중입니다.

제품 CD Directory contents
Schematic	개발보드의 회로도, 거버파일, PCB Layout(PDF)
UerManual	개발보드 H/W Feature 및 설명서
Datasheet	개발보드에 사용된 모든 부품의 데이터 시트
Examples	BeepTimer-1.0	IRDA-Transmiter-and-Receiver-v0.1	MP3-Player-1.01
	SDCard-Explorer-1.1	Tetris-Game-1.1

* 모든 데이터 시트는 제품과 함께 제공되는 CD에 포함되어 있습니다.

Extracted from the bill-of-materials
#	Reference	Manufacturer	Description
U1	ST7265xARxT1	STMicroelectronics	ST7 microcontroller (embedded RLink)
U2	STM32F103VET6	STMicroelectronics	STM32 ARM Cortex M3 microcontroller (512k FLASH)
U3	STw5094A	STMicroelectronics	Audio DAC / Codec
U5	LIS3LV02DL	STMicroelectronics	MEMS INERTIAL SENSOR: 3-Axis - ± 2g/± 6g Digital Output Low Voltage Linear Accelerometer
U6	USBLC6-2SC6	STMicroelectronics	ESD protection
U7	TFDU4300-TR1	Vishay	IrDA transceiver module
U8	L6924D	STMicroelectronics	Battery Supervisor
U9,17	L6928D	STMicroelectronics	Step Down regulator
U11	LK112SM28TR	STMicroelectronics	2.8V regulator
U13	LCM-TGG000177YP02-01	WINSTAC Display	160x128 color LCD with touchscreen
U4,U16	74V1G04CTR	STMicroelectronics	Logical NOT gate
U12,U15	74V1G02STR	STMicroelectronics	Logical NOR gate
T1	Battery Li-Ion	LIPENG	Li-Ion battery 400mA
K2	KDMG10008C	Kingstate	Loud speaker
K1	WM-61B	Panasonic	Microphone
SW1	TPA511GLFS	C&K	Multi-direction switch
D2	BAT54C	STMicroelectronics	Double Schottky diode
D5,D6,D7,D8,D9	BAT60	STMicroelectronics	Schottky diode
U10	STT5PF20V	STMicroelectronics	Channel P MOFSFET
Q4	BSS123	Fairchild	Channel N MOFSFET

5. 디버거
(1) Debugger( ARM7, ARM9, Cortex-M3용) 지원 : H-JTAG USB (별도구매)

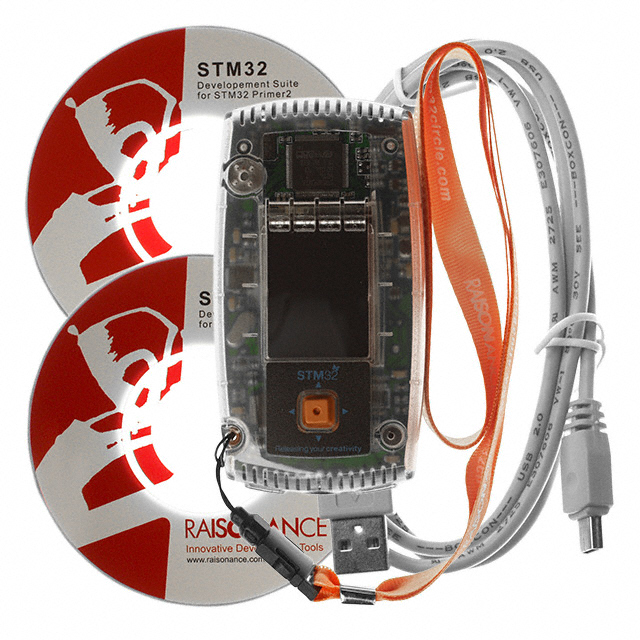

6. 제품 구성

(1) One STM32F103VET6 Cortex-M3 Board( 터치 LCD, 케이스 포함)
(2) One USB Mini Cable
(3) One Manual CD
