TTL to USB 4P

1. 제품명

TTL to USB 4P



2. 제품소개
개발보드 등의 TTL레벨의 신호를 COM포트가 없는 노트북에 가상 USB COM포트로 연결할 수 있는 모듈 입니다.

제품 구매 : http://www.toolparts.co.kr

3. 제품사양
(1) 사용 칩셋 : PL2303(Download)
(2) 드라이버 다운로드
- Windows 98/ME/2000/XP/Server2003/VTSTA/7/2008(32, 64bit) (Download)
- Windows CE(ARM) 4.2 ~ 5.2, 6.0 (Download)
- Max OS8 & 9 driver (Download)

4. 제품사용방법
AVR, PIC등의 개발보드와 PC와의 통신을 위한 연결 방법입니다.

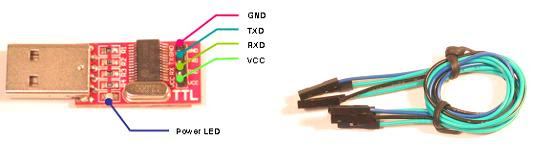

(1) 제품의 핀 배열(4핀 커넥터)


(2) 개발보드와의 연결 방법


(3) 장치관리자에 가상 COM포트로 인식


4. 제품 구성
(1) TTL to USB 4P 모듈
(2) 1핀 커넥터 4Ea
