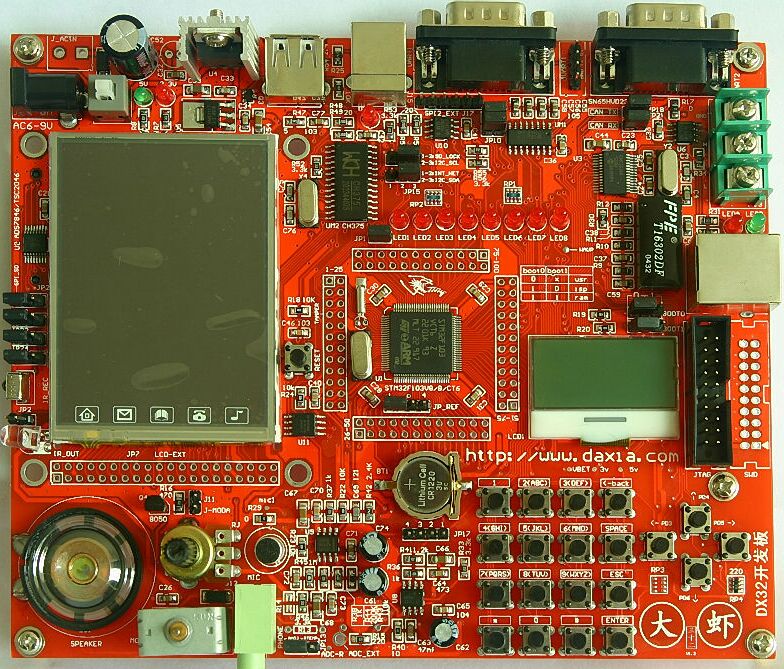

STM32(STM32F103VC) Cortex-M3 개발보드 + 2.8인치 터치 LCD

1. 제품명

STM32(STM32F103VC) Cortex-M3 개발보드 + 2.8인치 터치 LCD

2. 제품소개
이 제품은 ST마이크로일렉트로닉스(www.st.com)사의 Cortex-M3 에 기반한 32bit ARM 개발보드로
STM32F103VC MCU를 사용하여 최대 72 MHz 속도로 동작 하고 개발보드에 2.8인치 터치 LCD(320*240)와
흑백 LCD(128*64) 2개를 내장하고 있습니다. 그리고 USB Host 칩을 내장하여 USB Host기능과 Device기능
을 사용할 수 있고 Ethernet(Network) 기능 또한 내장 하고 있습니다

제품 구매 : http://www.toolparts.co.kr

3. 제품사양

Hardware Features
CPU	STM32F103VC Cortex-M3 Core(LQFP-100)
SRAM	48KB internal SRAM
Flash	256KB internal Flash memory
EEPROM	24C01/24C01A I2C memory
External memory	1M bytes of serial FLASH memory
LCD	2.8인치 320 * 240 TFT 터치 LCD 120 * 64 흑백 dual LCD
Serial Port	Standard DB9 connector
Ethernet	On board network chip
OSC	One CH375 outside the expansion of the USB HOST chip One USB device connector.
CAN Port	Three-wire CAN interface (H, L, GND)
On-board Battery	For real-time clock
MicroSD Card	MicroSD Card connector
IRDA	Infrared emission tubes and one infrared receiver
Motor	Small direct-current motor, the PWM can be control
Speaker	0.5W Speaker(Analog output)
Microphone	1 Microphone
LEDs	2 x status LED
Buttons	4 x 4 push buttons, 4 direction button
JTAG	20 Pin JTAG interface
Supply Voltage	9 Volts DC

4. 제품특징
(1) 내부 메모리 외에 외부 Flash 메모리 장착
(2) Keil MDK 환경의 다양한 예제 소스 제공

DVD #1 Directory contents
Documents	개발보드에서 사용된 주요 부품의 데이터시트와 회로도, 매뉴얼
Software	Keil MDK 예제 소스 및 각 예제에 대한 설명 PDF문서
Basic	1_GPIO	2_EXTI	3_UART
	4_ADC	5_SPILCD	6_TIMER
	7_SYSTICK	8_RTC	9_FLASH
	10_ID	11_IWDG	12_WWDG
	13_PWM	14_I2C
Advanced	1_GPIO	2_25F080	3_Uart25F
	4_Uart25FDMA	5_TFT	6_ADC_TEMP
Network	1_CAN	2_ETHERNET	3_SD
	TEST_ALL
USB	1_JoyStickMouse	2_USBaudio
Debug	1_RamDebug	2_reduse

4. 디버거
(1) Debugger( ARM7, ARM9, Cortex-M3용) 지원 : H-JTAG USB (별도구매)

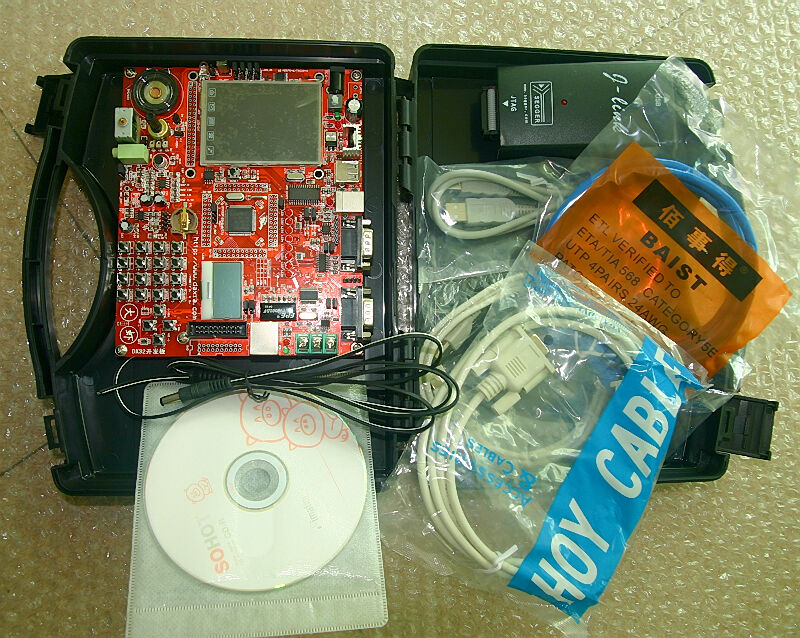

5. 제품 구성
(1) One STM32F103VC Cortex-M3 Board( 2.8인치 터치 LCD, 흑백 LCD 포함 )
(2) One RS-232 Serial Cable
(3) One USB Cable / A-B
(4) One Ethernet Cable
(5) One Carrier bag
(6) One Manual CD

* 제품 내용물에는 J-Link 가 포함되어 있지 않습니다.
