STM32 VS1003B MP3, FM라디오 + 2.4 터치 LCD

1. 제품명

STM32 VS1003B MP3, FM라디오 + 2.4 터치 LCD



2. 제품소개
이 제품은 ST마이크로일렉트로닉스(www.st.com)사의 Cortex-M3 에 기반한 32bit ARM 개발보드로
STM32F103VET6 MCU를 사용하여 최대 72 MHz 속도로 동작 하고 특히 VS1003B 코덱이 있어
MP3 Player와 음성 녹음을 테스트 해 볼수 있고, FM Receiver를 통해서 FM라디오 수신 또한 가능 합니다.

제품 구매 : http://www.toolparts.co.kr

3. 제품사양

Hardware Features
CPU	STM32F103VET6 Cortex-M3 Core
SRAM	64KB internal SRAM
Flash	512KB internal Flash memory
Codec	VS1003B high-performance MP3 decoder chip
Mic, Ear jack	1개의 마이크 입력, 1개의 Audio out 포트
FM수신	I2C방식 FM 라디오(TEA5767)
LCD	2.4인치 240 * 320 TFT 터치 LCD(FSMC16bit 인터페이스)
USB Device	One USB 2.0 full speed device interface
Ethernet	One 10 ethernet SPI interface(ENC28J60)
SD Card	SDIO 방식 Micro SD
Serial Port	2개의 Standard DB9 connector 2개의 TTL 커넥터
CAN Port	2Pin connector for applications requiring CAN communications.
RTC	RTC 백업 베터리
LED	1개의 전원, 3개의 상태 LED
AD입력	2개의 AD입력 포트
PWM	6개의 PWM 인터페이스
Key	3 * 5 매트릭스 키패드

3. 제품특징
(1) VS1003B 코덱을 이용한 MP3 Player 소스 제공
(2) FM라디오 수신 기능 소스 제공
(3) uCOS-II 및 GUI 소스 제공

* HardwareManual V2.1.pdf
* Schematic V2.1.pdf
* 개발환경_다운로드_디버깅설정.pdf

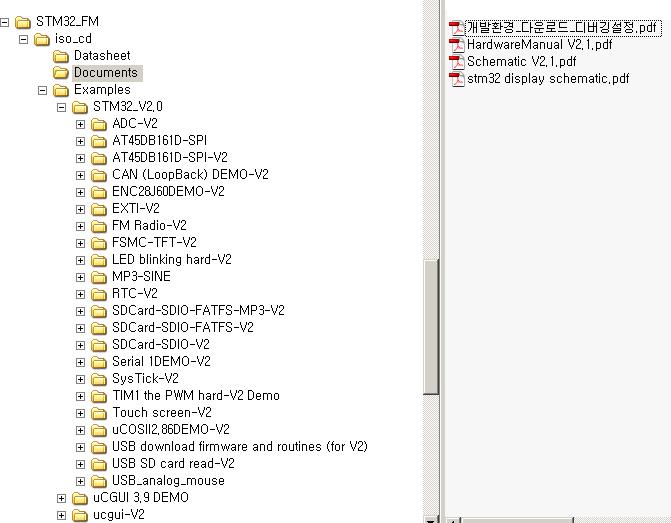

DVD #1 Directory contents
Documents	개발보드에서 사용된 주요 부품의 데이터시트와 회로도 매뉴얼(영문) 개발환경, 다운로드, 디버깅 설정 메뉴얼(한글)
Software	Keil MDK 예제들

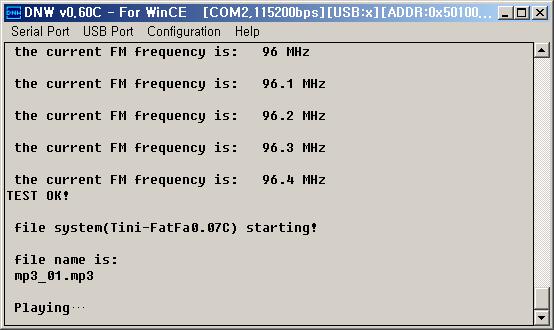

* Micro SD 카드(FAT32 포맷)에 있는 MP3 파일 재생 테스트

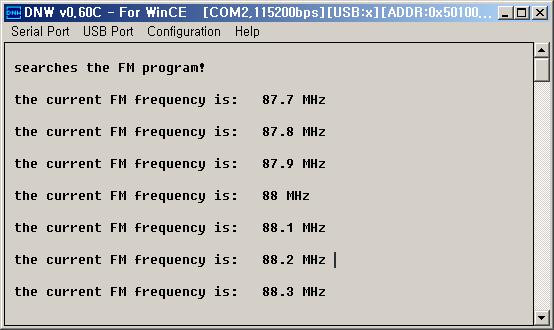

* FM주파수 자동 스캔 테스트( 유효한 주파수를 자동으로 찾자 줍니다.)


4. 디버거
(1) Debugger( ARM7, ARM9, Cortex-M3용) 지원 : H-JTAG USB (별도구매)

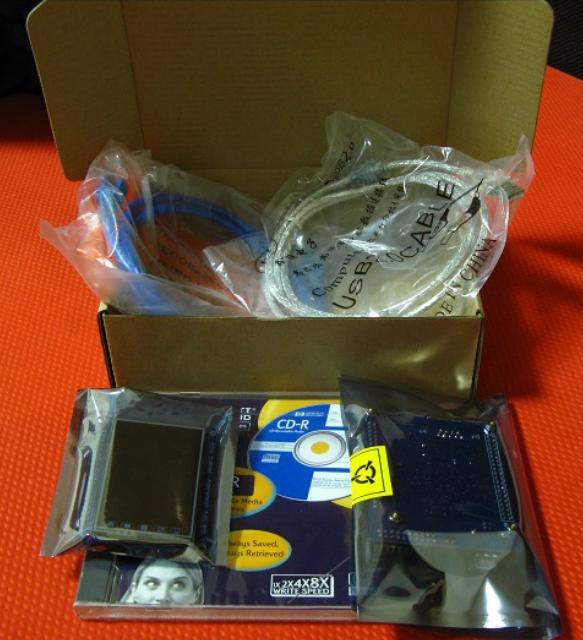

5. 제품 구성

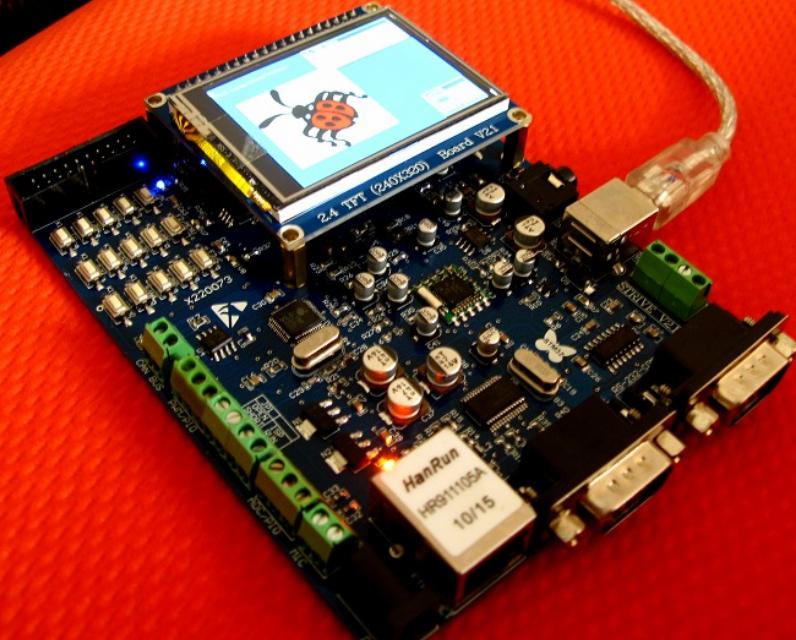

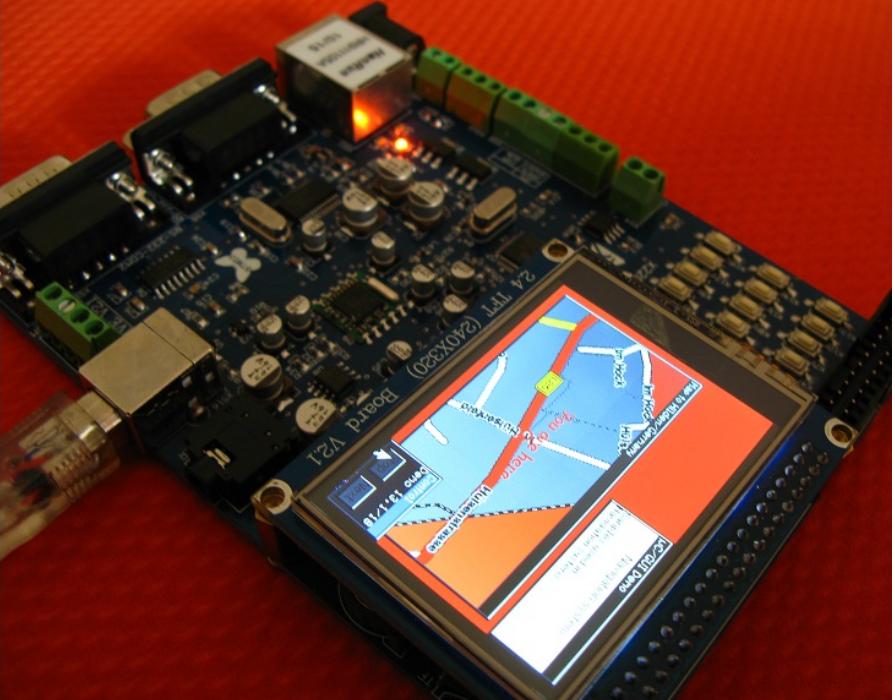

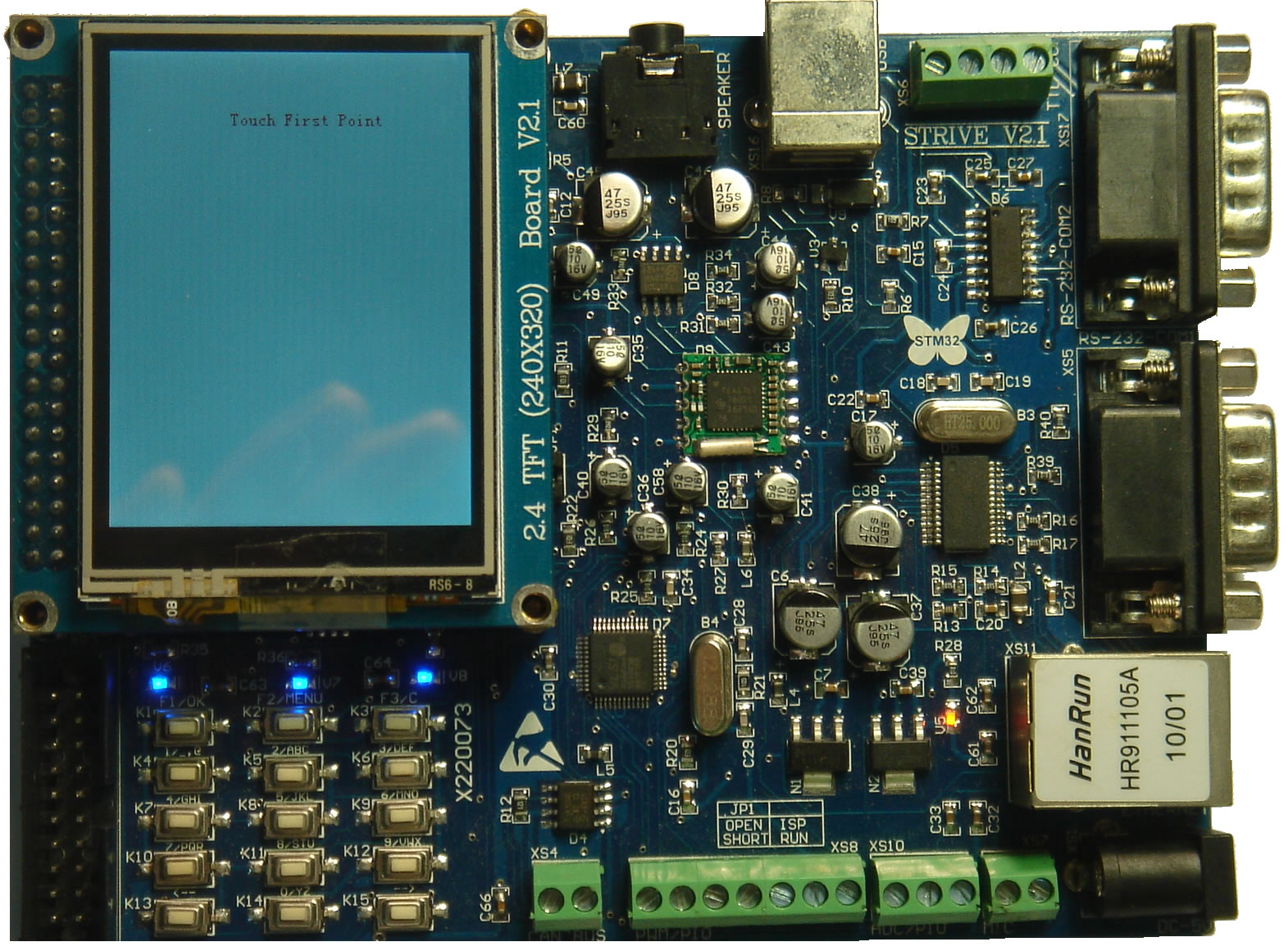

(1) One STM32F103VET6 Cortex-M3 Board( 2.4인치 TFT 터치 LCD 포함 )
(2) One RS-232 Serial Cable(Cross cable)
(3) One USB Cable / A-B
(4) One Manual CD
