Beagleboard Revision C4

1. 제품명

Beagleboard Revision C4



2. 제품소개

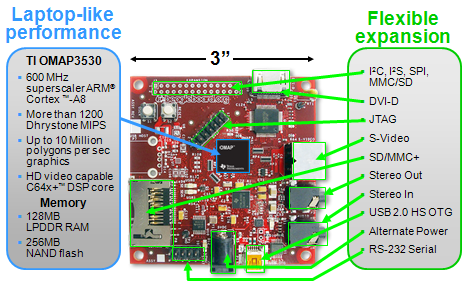

BeagleBoard는 TI에서 모바일 환경을 겨냥하여 출시한 Cortex-A8 OMAP3530시리즈의 평가 보드 입니다.
기술 지원과 모든 소프트웨어는 OpenSource Community 를 통해서 공개하고 있습니다.

제품 구매 : http://www.toolparts.co.kr

2.1 개발자 가이드 및 제품 상세 메뉴얼
* Hardware
- BeagleBoard 제품 상세 메뉴얼 다운로드
- BeagleBoard 회로도(PDF)

* Android 2.1 / 2.0
- Android 2.1 ( Eclair) 포팅 메뉴얼 및 개발자 가이드

* Linux(u-boot 1.3.3, Linux Kernel 2.6.22.18)
- 리눅스 포팅 가이드및 개발자 가이드


* Windows CE 6.0 R3 오픈소스 프로젝트
- 모든 BSP소스와 예제들을 다운 받으실 수 있습니다.

3. 제품사양

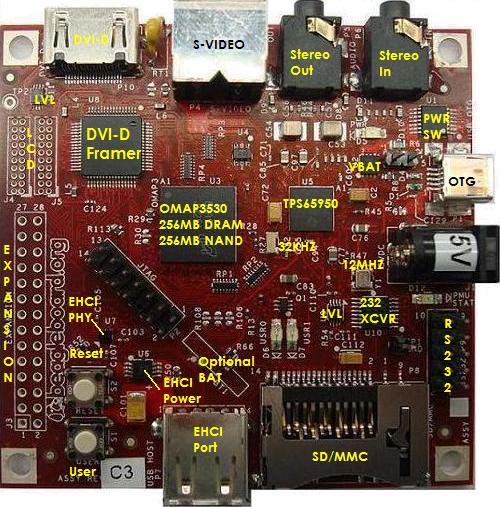

Hardware Features
Processor	OMAP3530DCBB72 720MHz
POP Memory	Micron 2Gb NAND(256MB), 2Gb MDDR SDRAM(256MB @166MHz)
PMIC TPS65950	Power Regulators, Audio CODEC, Reset, USB OTG PHY
Debug Support	14-pin JTAG, UART, LEDs
PCB	3.1” x 3.0” (78.74 x 76.2mm), 6 layers
Indicators	Power, 2-User Controllable, PMU
HS USB 2.0 OTG	Mini AB USB connector TPS65950 I/F
HS USB Host Port	Single USB HS Port(Up to 500ma Power)
Audio Connectors	3.5mm Stereo Output 3.5mm Stereo Input
SD/MMC Connector	6 in 1 SD/MMC/SDIO(/8 bit support, Dual voltage)
User Interface	1-User defined button Reset Button
Video	DVI-D, S-Video
Power Connector	USB Power, DC Power
Expansion	One camera interface (30-pin FPC connector, support CCD or CMOS camera)
Extension Pin	Power (5V & 1.8V), UART, McBSP, McSPI, I2C, GPIO, MMC, PWM
2 LCD Connectors	Access to all of the LCD control signals plus I2C(3.3V, 5V, 1.8V)

Software Features
Windows CE 6.0 R3	오픈소스 프로젝트 사이트 모든 BSP소스와 예제들을 다운 받으실 수 있습니다. http://beagleboard.codeplex.com/
Linux	u-boot 1.3.3 Linux Kernel 2.6.22.18 http://code.google.com/p/beagleboard/
Android	Android 2.1 ( Eclair) 포팅 메뉴얼 및 개발자 가이드 http://code.google.com/p/0xdroid/

3. 제품특징

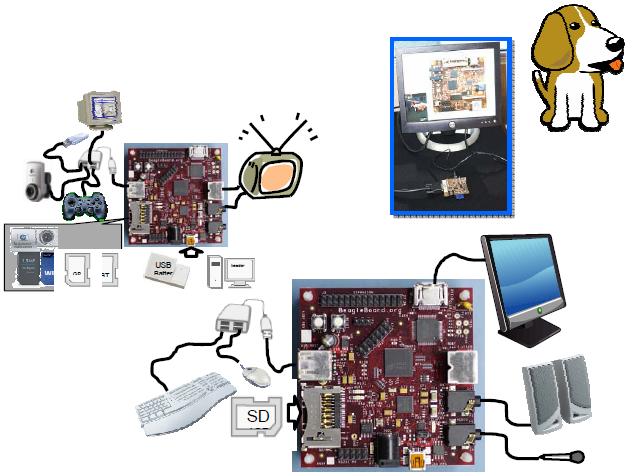

(1) Beagle 보드 응용


(2) Android 포팅 화면

DVD #1 Directory contents
Documents	OMAP3530	OMAP3530 데이터 시트
	Manual	개발보드 사용자 매뉴얼
	Schematic	개발보드 회로도(PDF, OrCAD)

4. 제품 구성
(1) One OMAP3530 development board
(2) One Manual CD
