STM32 OV7670 CMOS CAMERA + 2.8 LCD 개발보드

1. 제품명

STM32 OV7670 CMOS CAMERA + 2.8 LCD 개발보드



2. 제품소개

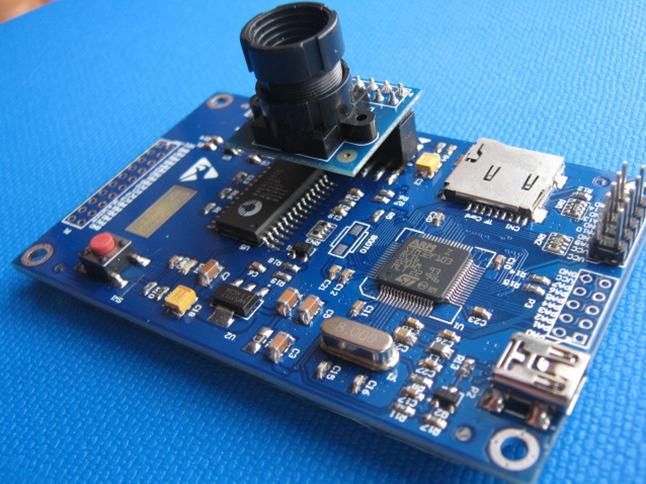

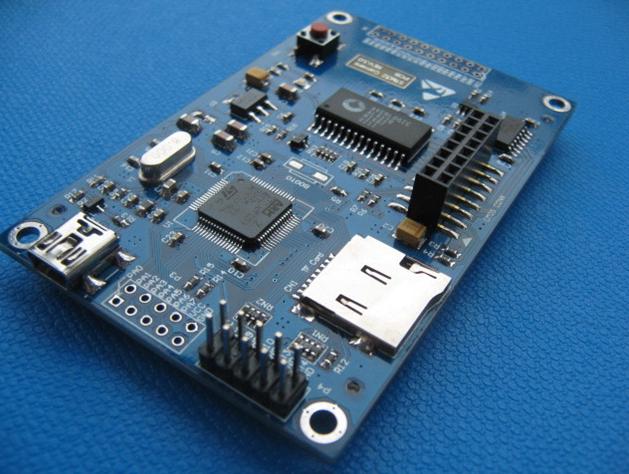

STM32 OV7670 CMOS CAMERA + 2.8 LCD 개발보드는 STM32F103RCT6 을 Main MCU로 장착한 개발보드입니다.
OV7670 CMOS 이미지 센서를 사용하여 영상처리 실습에 필요한 CMOS 센서와 LCD 구동 소스를 제공합니다.

제품 구매 : http://www.toolparts.co.kr

3. 제품사양

Hardware Features
Total height	5.1 ± 0.2mm
Base size	8.0 × 8.0mm
Image Size	VGA / CIF / format
Dynamic image resolution	640×480/320×240(VGA/QVGA)
Capture an image resolution	640×480/320×240(VGA/QVGA)
Number of Colors	True 24-bit color
Image transmission rate	15/30/60 fps(VGA/QVGA)
Output signal	YUV / YCbCr / RGB
Output pin	24Pin(PIN pitch: 0.5mm)
Operating Voltage	1.8V～3.3V
Power	90mW/30μW(15fps / Standby)
Operating Temperature	-20°C～70°C

STM32 개발보드 사양

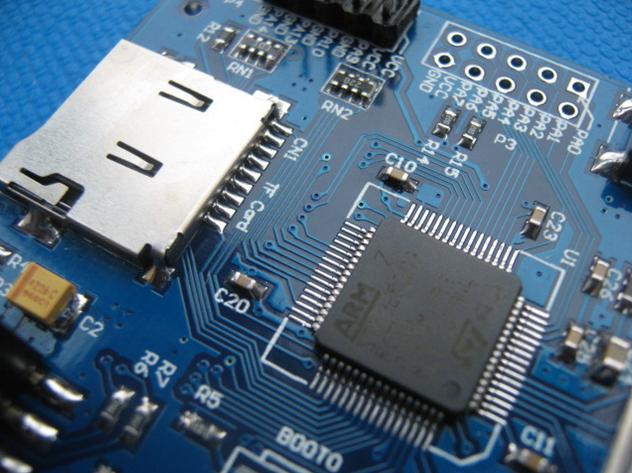

MCU	STM32F103RCT6
SD 소켓	One SD 소켓
LCD	2.8” TFT LCD
Power	Mini USB Power supply

(1) Camera pin description(STM32와의 연결은 제품 CD의 회로도를 참조하시기 바랍니다)

PIN NO	NAME	PIN NO	NAME
1	NC	13	MCLK
2	AGND	14	D6
3	SDA	15	DGND
4	AVDD(2.8V)	16	D5
5	SCL	17	PCLK
6	RESET	18	D4
7	VSYNC	19	D0
8	PWDN	20	D3
9	HSYNC	21	D1
10	DVDD(1.8V)	22	D2
11	DOVDD(2.8V)	23	NC
12	D7	24	NC

(2) 제품 매뉴얼 CD내용

DVD #1 Directory contents
Document	주요 부품의 데이터 시트
Schematic	개발보드 회로도

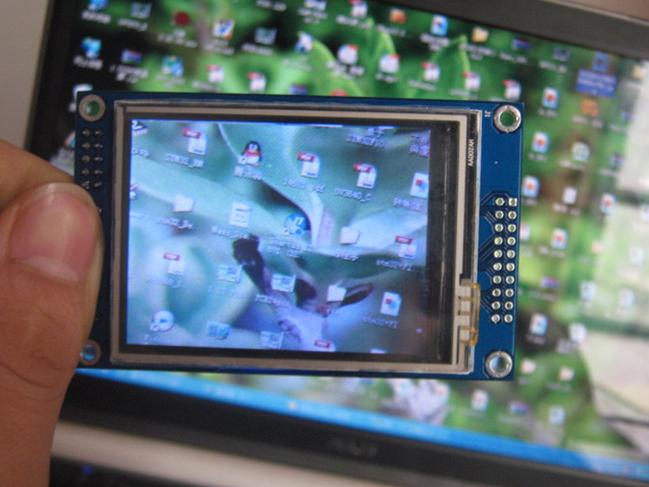

Example	2.8인치 LCD에 카메라 Preview영상 출력 샘플 코드 제공

4. 디버거
(1) Debugger( ARM7, ARM9, Cortex-M3용) 지원 : H-JTAG USB (별도구매)

5. 제품 구성
(1) One STM32 STMCAM + 2.8 LCD 개발보드
(2) One OV7670 CMOS camera(렌즈포함)
(3) One USB power cable
(4) One Manual, Source CD
