OMAP3530-KIT(Cortex-A8) 4.3인치 LCD 개발보드

1. 제품명

OMAP3530-KIT(Cortex-A8) 4.3인치 LCD 개발보드



2. 제품소개

OMAP3530-KIT 4.3인치 LCD 개발보드는 TI사의 Cortex-A8 코어를 기반으로 한 OMAP3530 프로세서를
탑재 하였고 128MByte DDR RAM과 128MByte NAND Flash를 내장 하고 있습니다. 보드는
DVI-D/S-VIDEO/TFT-LCD 의 3가지 영상 출력을 지원하고

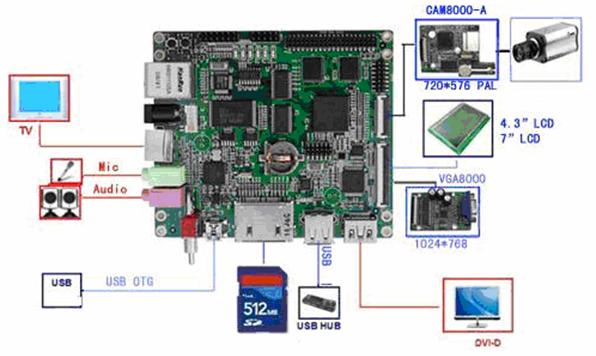

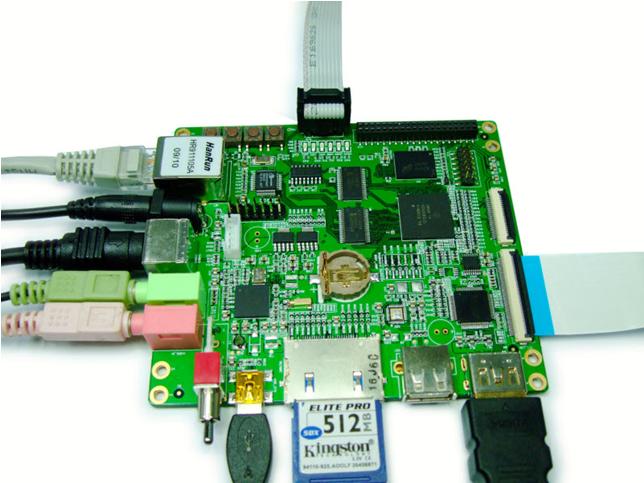

USB OTG, Serial, Ethernet port, Camera, Audio, SD/MMC, Keyboard 등의 다양한 인터페이스를 지원
합니다. 지원하는 OS는 WinCE 6.0 과 Linux2.6.28 입니다..

제품 구매 : http://www.toolparts.co.kr

3. 제품사양

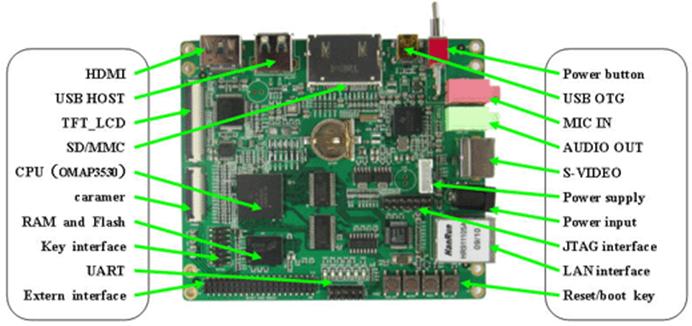

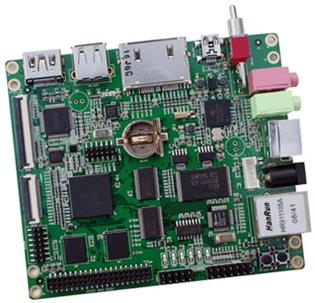

Hardware Features
CPU	TI OMAP3530 Cortex-A8 NEON clocked at 600MHz
SRAM	1Gbit(128MByte) DDR SDRAM, 166MHz
Flash	1Gbit(128MByte) NAND Flash, 16bit
JTAG	14Pin STANDARD JTAG Interface
Outlet	DC +5V Power Input
Power Switch	Power On/Off toggle Switch
Audio Jack	Audio input interface (3.5mm audio jack) 2-channel audio output interface (3.5mm audio jack)
Network Interface	Standard RJ45 10/100M Ethernet interface
User Input	6 * 6 matrix scan keyboard Four buttons (Reset, Boot, User defined, On/Off)
Display Interface	4.3 인치 터치 LCD DVI high-resolution image output port (HDMI interface, support 720p, 30bps signal) Composite video interface S-VIDEO Port
USB Interface	USB2.0 OTG, High-speed(Mini USB type interface) USB2.0 HOST, High-speed(USB A type interface)
Serial Port	Two serial ports (one 3-wire RS232 serial port led out from 2.54mm 10-pin connector and one 5-wire TTL serial port led out from expansion connector)
SD / MMC	SD / MMC Card sockets supports 3.3V and 1.8V logic voltage
Camera	One camera interface (30-pin FPC connector, support CCD or CMOS camera)
Extension Pin	2.0mm 40-pin SMT Female Pin Header, McSPI, McBSP, I2C, HDQ, GPIO are led out from this connector
Working temperature	0°C to 70°C

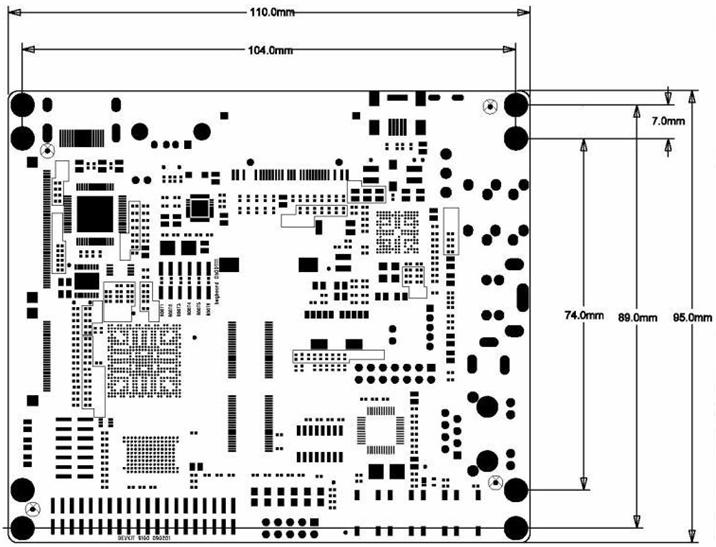

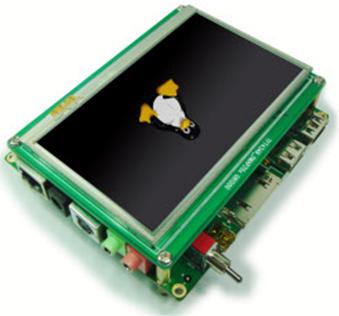

Dimensions	110mm x 95mm

Windows CE driver support ( 6.0 )
Boot	Version	X-Load-1.41, Eboot
	Boot	Support boot from Ethernet, SD or NandFlash to start the WinCE
	OS upgrade	Support update the image from Ethernet and SD card
System characteristic	Kernel Characteristic	KITL kernel debugging, Reboot, Watchdog, RTC
	Driver	Display driver (DVI, TFT LCD), SD card, keyboard, McSPI, McBSP, Audio, Ethernet, USB OTG
	System function	Power management (backlight driver, battery driver, sleep/awake mode) HIVE register support, ROM file system support
	Software characteristic	Media play 9.0, word editor, Internet explorer 6.0, .NET Compact Framework 3.5

Linux 2.6.29
Boot	Version	X-Load-1.41, U-Boot 1.3.3
	Boot	Support boot from Ethernet, SD or NandFlash to start the linux system
	OS upgrade	Support update the image from Ethernet and SD card
Kernel and Driver	Version	Linux 2.6.28
	File system format	ROM/CRAM/EXT2/EXT3/FAT/NFS/JFFS2/UBIFS
	Driver support	Serial, RTC, NET, Nand, LCD, Touch Screen, MMD/SD, USB OTG, DVI, Keypad, LED, Audio

3. 제품특징

Demo Operation Pictures

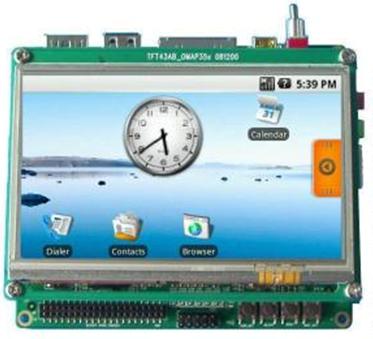

(1) Android

• 안드로이드 기반으로 다양한 어플리케이션을 실행할 수 있습니다.
• 그래픽 인터페이스와 4.3 "LCD와 7"LCD는 터치 스크린을 지원.
• 다양한 오디오 파일을 재생 지원.
• SD 카드 또는 USB OTG 기능 인터페이스로 데이터 전송 지원.

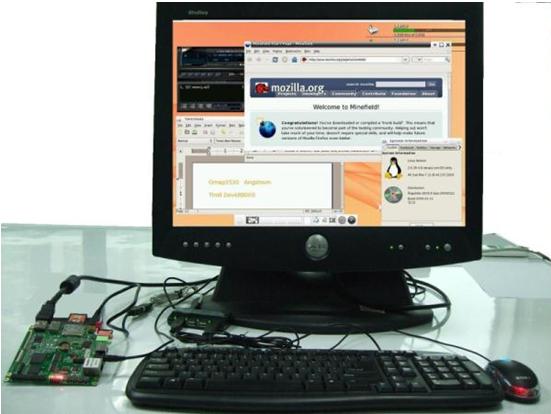

(2) Angstrom

     문서 편집, 인터넷 브라우징, 오디오, 비디오 및 그래픽 편집 기능을 포함한 Angstrom 시스템의 다양한
     소프트웨어를 USB 키보드와 마우스로 사용할 수 있습니다.

DVD #1 Directory contents
Documents	Datasheet	주요 부품의 데이터 시트
	Manual	개발보드 사용자 매뉴얼
	Schematic	개발보드 회로도
	OMAP3530	OMAP3530 데이터 시트
Linux	Binary	Uboot, Linux binary
	Source	리눅스 BSP 소스
Tools	USB Driver, ActiveSync, SD Boot 등
WinCE	CE 6.0 BSP 소스

4. 제품 구성
(1) One OMAP3530 development board
(2) One 4.3” LCD
(3) One 512MB SD card
(4) One Serial cable (IDC10-to-DB9)
(5) One 5V@2A Power adapter
(6) One Touch Pen
(7) One USB cable
(8) One USB HUB
(9) One HDMI to DVI-D cable
(10) One S-Video cable
