OV9650 1.3 Camera for Mini6410

1. 제품명

OV9650 1.3 Camera for Mini6410



2. 제품소개
S3C6410 Mini Board, S3C6410 SDK Board 제품에 연결해서 사용 할 수 있는 1.3Mega Pixels
CMOS camera module 입니다. 20Pin 인터페이스를 맞추면 다른 개발보드에서도 사용 가능
합니다.

제품 구매 : http://www.toolparts.co.kr

3. 제품특징
(1) Optical Black Level Calibration
(2) Video or Snapshot Operations
(3) Programmable/Auto Exposure and Gain Control
(4) Programmable/Auto White Balance Control
(5) Horizontal & Vertical Sub-sampling (4:2 & 4:2)
(6) Programmable Image Windowing
(7) Variable Frame Rate Control
(8) On-Chip R/G/B Channel and Luminance Average Counter
(9) Internal/External Frame Synchronization
(10) SCCB Slave Interface
(11) Power on Reset and Power Down Mode
(12) 2x10-Pin interface for mini2440 board
(13) F/W test code on S3C2440 platform
(14) OV9650 데이터 시트 다운로드(./doc/OV9650.pdf)

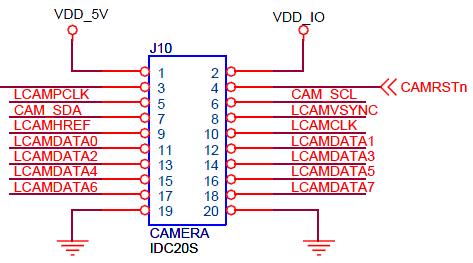

* 카메라 모듈 Pin Map

4. 지원 가능한 개발보드
(1) S3C6410 Mini Board + 4.3인치 터치 LCD
(2) S3C6410 Mini Board + 7인치 터치 LCD
(3) S3C6410 SDK Board + 4.3인치 터치 LCD

5. 제품 구성
(1) OV9650-1.3 Camera 1Ea
(2) S3C6410 Linux, WinCE 6.0 소스코드 in CD-Rom
