TTL to RS232 6P

1. 제품명

TTL to RS232 6P



2. 제품소개
개발보드 등의 TTL레벨의 신호를 MAX3232를 사용하여 PC와 연결할 수 있는 RS232신호 레벨로 변경하여 PC등
의 장비와 직접 연결 할 수 있도록 하는 모듈 입니다.

제품 구매 : http://www.toolparts.co.kr

3. 제품사양
(1) 사용 칩셋 : MAX3232( Download )

4. 제품사용방법
AVR, PIC등의 개발보드와 PC와의 통신을 위한 연결 방법입니다.

(1) 제품의 핀 배열(DB9)
DB9의 9개의 핀 중에서 5개(RXD, TXD, RTS, CTS, GND)의 핀과 MAX3232의 VCC가 6핀 커넥터로 나와 있습니다.

	Pin	Signal	Pin	Signal
	1	DCD	6	DSR
	2	RXD	7	RTS
	3	TXD	8	CTS
	4	DTR	9	RI
	5	GND

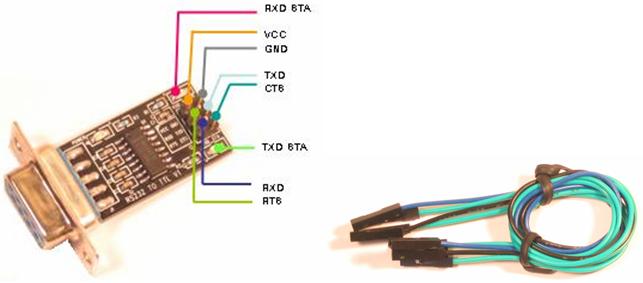

(2) 제품의 핀 배열(4핀 커넥터)

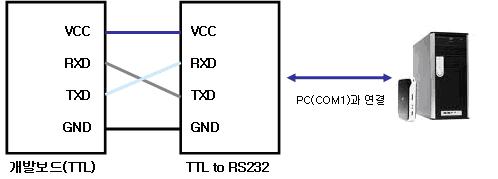

(3) 개발보드와의 연결 방법


4. 제품 구성
(1) TTL to RS232 6P 모듈
(2) 1핀 커넥터 4Ea
