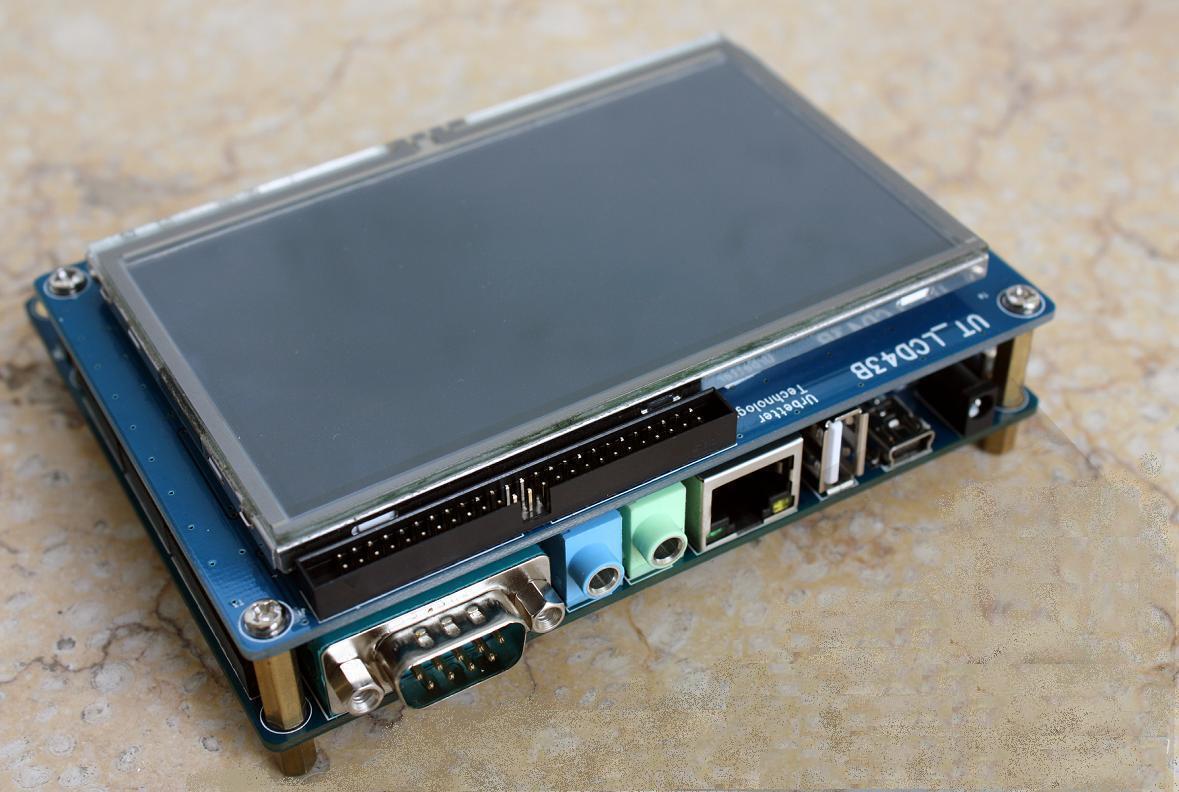

S3C6410 Mini Board + 4.3인치 터치 LCD
2. 제품소개
ARM11 Core를 내장한 삼성(Samsung)전자의 S3C6410 MCU를 탑재 하였고 4.3인치
터치 LCD(최대 480x272)를 포함하고 있습니다. Windows CE 6.0 BSP 소스 및 Linux 2.6.24 커널,
안드로이드(Android), Ubuntu(Linux 2.6.29)의 전체 BSP소스 코드를 포함 하고 있고 모든 장치
드라이버 소스 또한 포함 되어 있습니다. TV OUT, 카메라인터페이스, Wi-Fi(모듈기본내장)등의
다양한 인터페이스를 지원하고 있습니다. 또한 OR CAD, PADS버전의 회로도와 PADS PCB 심볼을
제공합니다.
제품 구매 : http://www.toolparts.co.kr

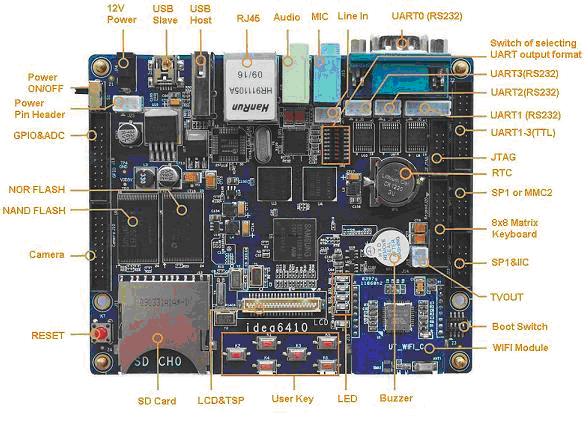

3. 제품사양
| Hardware Features | |
| CPU | Samsung S3C6410 (ARM1176JZF-S up to 667MHz) |
| DDR SDRAM | Samsung K4X51163PC 133MHz, 128Mbyte mobile DDR SDRAM 32bits Data Bus width |
| Flash | Samsung K2F2G08 256Mbyte NAND Flash AMD AM29LV160DB 2Mbyte NOR Flash |
| LCD | Sharp 4.3 inches TFT Touch LCD included |
| USB Port | USB 2.0 Device 1Port(Mini USB connector), USB Host 1Port(A type) |
| LAN | 10M/100M Ethernet interface 1 Port (RJ-45 interface) |
| SD/MMC | SD/MMC interface (supports 3.3V and 1.8V logic voltage) |
| Camera | 20 Pin camera Interface(Camera module은 별도판매.) |
| Wi-Fi | SDIO WIFI Module, supporting IEEE802.11b/g 기본 내장 |
| GPS | GPS 모듈 별도 판매 |
| UART | Four serial ports (Two are five-wire RS-232 DB9 interface, another two are three-wire TTL serial port led out from a 20-pin expansion connector ) |
| JTAG | 5x2 pins JTAG interface |
| Buttons | Seven buttons (Reset, Boot, User defined, On/Off) |
| GPIO | 24 GPIO ,ADC, SPI,IIC and MMC connectors |
| LED | 4 Status LED |
| Audio | Stereo Audio out, Microphone In, PWM Buzzer |
| RTC | RTC (battery backed) |
| TV OUT | 2Pin TV OUT Port |
| Power Supply | +12V DC |
| Windows CE driver support ( 6.0 ) | |
| Boot | Start eboot from SD card, do not burn eboot via JTAG Boot WinCE from SD card or NAND Flash Support updating image from SD card or USB |
| Characteristic | KITL kernel debug, Reboot, Watchdog, RTC |
| LCD | Sharp 4.3” and 7” LCD including Touch Screen Driver |
| Backlight/Battery | Power Management (Backlight Drive, Battery-driven, sleep/wake-up function) |
| TV OUT | TV OUT Driver |
| SD CARD | SD card, High speed SD card |
| Audio | AC97 |
| LAN, USB | Ethernet, USB Host, USB Device |
| Camera | OV9650 Camera module support |
| Wi-Fi | Wi-Fi Driver |
| ETC | SPI, UART, RTC, LED, GPIO Key |
| Software | 2D/3D graphics accelerator Media player 9.0,Word and Internet Explorer 6.0. Supporting H264/H263/MPEG4/WMV9 hardware decoding. JPEG/JPG encoding and decoding .NET Compact Framework 3.5 |
| Linux 2.6.24 | |
| Boot | U-boot 1.1.6 Boot Linux from SD card or NAND Flash Support updating image from SD card or USB |
| File System | ROM/CRAM/EXT2/EXT3/FAT/NFS/JFFS2/UBIFS Cramfs File System |
| LCD | Sharp 4.3” and 7” LCD including Touch Screen Driver |
| SD CARD | MMD/SD |
| Audio | AC97 |
| LAN, USB | Ethernet, USB Host, USB Device, USB Keyboard and Mouse |
| Camera | OV9650 Camera module support |
| ETC | SPI, UART, RTC, LED, GPIO Key |
| Software | Qt/Embedded GUI(Support file browser, Media player ) Telnet server, telnet remote login FTP Client/server BOA web server |
| Android ( 2.6.29 kernel ) | |
| Boot | U-boot 1.1.6 Boot Android from SD card or NAND Flash Support updating image from SD card or USB |
| File System | Yaffs2 (Androidfs-sdk-m5-rc15) |
| LCD | Sharp 4.3” and 7” LCD including Touch Screen Driver |
| Drivers | 리눅스에서 지원하는 드라이버 안드로이드의 커널과 드라이버 모델은 리눅스 모델을 그대로 차용 |
| Software | Android-1.5 cupcake GUI(Support file browser, Media player ) 기타 리눅스에서 지원하는 일반 소프트웨어 |
| Ubuntu ( 2.6.29 kernel ) | |
| Boot | U-boot 1.1.6 Boot Ubuntu from SD card or NAND Flash Support updating image from SD card or USB |
| File System | ROM/CRAM/EXT2/EXT3/FAT/NFS/JFFS2/UBIFS Cramfs File System |
| LCD | Sharp 4.3” and 7” LCD including Touch Screen Driver |
| Drivers | 리눅스에서 지원하는 드라이버 |
| Software | Lxde-ubuntu GUI(Support file browser, Media player ) 기타 리눅스에서 지원하는 일반 소프트웨어 |
3. 제품특징

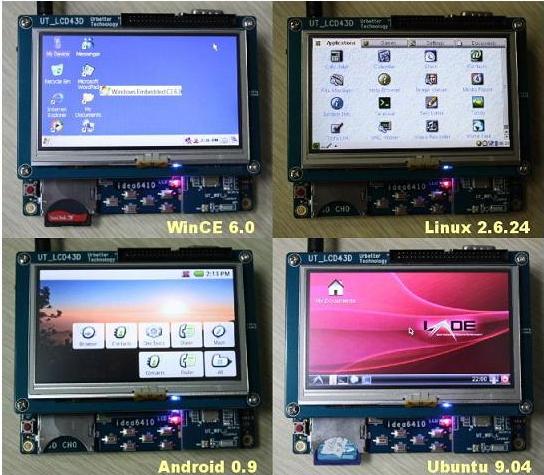

(1) Windows CE 6.0, Linux, Android, Ubuntu 4개의 OS 지원
(2) JTAG없이도 USB 혹은 SD메모리 카드를 이용해서 OS이미지 업데이트 지원
(3) 4.3인치 터치 LCD와 WIFI 모듈을 기본으로 제공
(4) PDF, OR CAD, PADS 버전의 회로도 모두 제공, PCB 심볼 제공
(6) 4개 OS에 대한 모든 BSP 소스가 포함된 매뉴얼 DVD2장 제공
| DVD #1 Directory contents | |
| Datasheet | 개발보드에서 사용된 주요 부품에 대한 데이터시트 |
| Linux | - android-1.5 cupcake 소스 - linux-2.6.24 - ubuntu-9.04 위 3개 OS 대한 커널소스 및 zimage, filesystem |
| Manual | 영문 버전의 보드 사용자 매뉴얼, Linux 포팅 매뉴얼, CE 설치 가이드 및 포팅 매뉴얼, 애플리케이션 개발 예제 매뉴얼 |
| Schemetec | - 회로도( PDF, OR CAD, PADS 모두 제공 ) |
| WINCE6.0 | CE 6.0 BSP 소스, CE OS 이미지, SDK, 예제 Application |
| WindowsTools | SDboot, 삼성 USB Bulk Driver, Activesync USB Driver Giveio 패러럴 플래쉬프로그래머, DNW |
4. Accessaries
(1) OV9650 1.3 mega pixels CMOS camera module.( Optional )
(2) GPS 모듈 ( Optional )
(3) Debugger( Arm emulator) 지원 - H-JTAG USB (별도구매)
5. 제품 구성
(1) One ARM11 MINI6410 SBC
(2) One 4.3” LCD (Including Touch panel) , optional LCD (7”LCD)
(3) One Serial cable (IDC10-to-DB9)
(4) One 12V/2A Power adapter
(5) One USB cable (AB Type )
(6) One Cross Ethernet cable
(7) Two Manual, Source DVD
