AVR USB ISP Programmer(ASP)

1. 제품명

AVR USB ISP Programmer(ASP)



2. 제품소개
이 제품은 ATMEL사의 AVR MCU시리즈에 ISP를 이용해서 다운로드 할 수 있는 제품으로 USB포트를 통해서
외부 전원 없이 사용 가능 하며 USB SD메모리 스틱 케이스에 담겨있어 휴대에 간편 합니다.USB드라이버가
가상 시리얼 포트가 아닌 Navtive BULK드라이버를 사용하여 기존의 가상 시리얼 포트를 사용하는 USB ISP
장비보다 2배 이상 빠릅니다.

제품 구매 : http://www.toolparts.co.kr

3. 제품특징
(1) ISP장비에 별도의 점퍼 세팅 등이 필요 없이 High-speed, Low-speed디바이스를 자동 구분하여
   다운로드 합니다.
(2) 타겟 보드에 USB전원을 사용할 수 있습니다.
(3) ATMEL AVR/AT89S51/52 MCU들을 지원 합니다.
(4) 다운로드 속도

CPU Clock	다운로드 속도
Clk > 6MHz	1.5Mbps
0.75MHz < Clk < 6MHz	187.5Kbps
32KHz < Clk < 0.75MHz	8Kbps
Clk < 32KHz	사용 불가

(5) Windows XP, VISTA 호환
(6) PROGISP 1.6, Khazama( AVR USB ASP 전용 프로그램) 에서 사용 가능

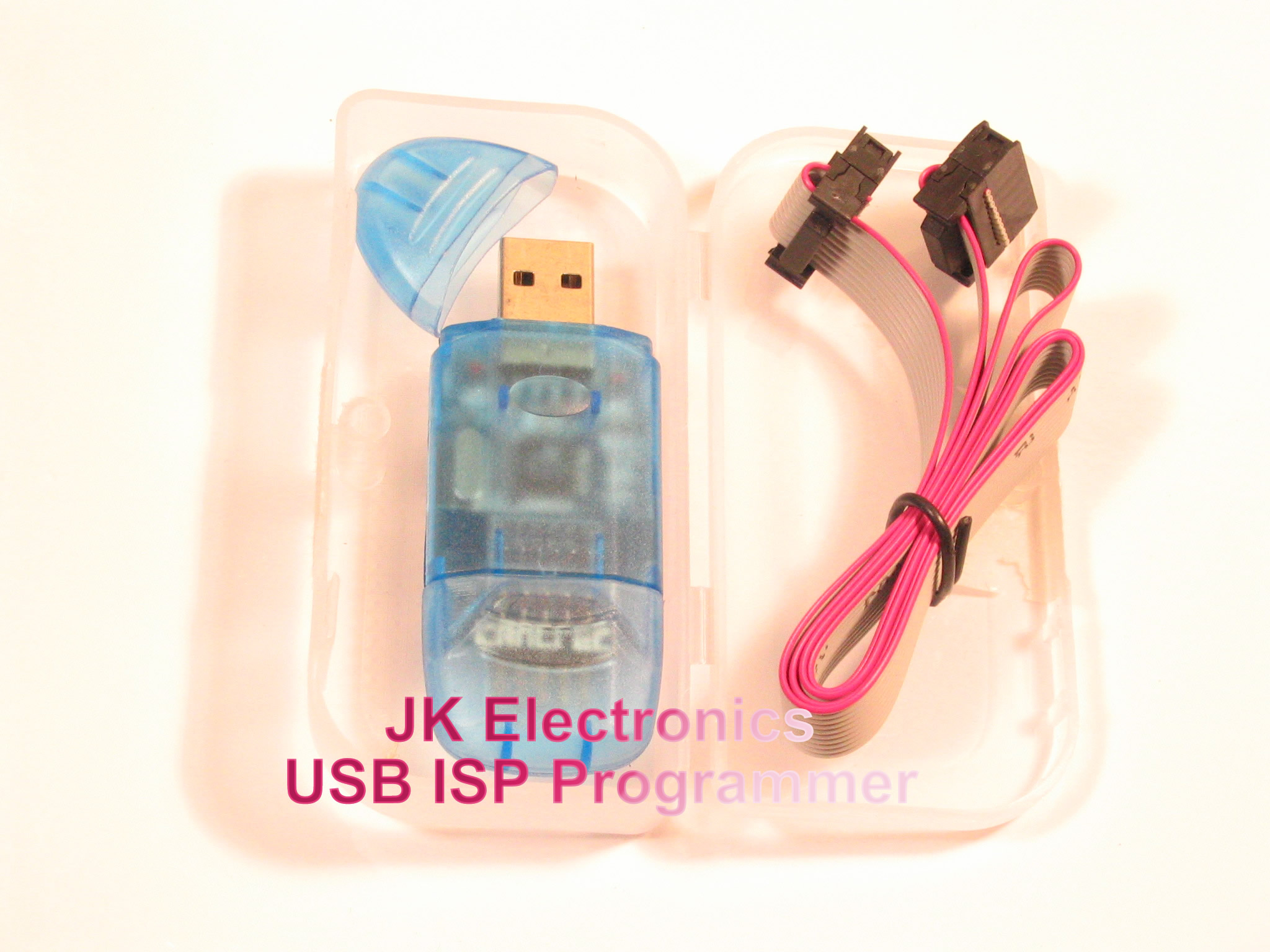

(7) 휴대하기 간편한 박스와 메모리스틱 케이스

휴대하기 간편한 박스와 메모리 스틱 케이스


4. 지원 가능한 디바이스

AT89S	AT89S51/AT89S52/AT89S2051/AT89S4051/AT89S8253
AT89LP	AT89LP2052/AT89LP4052/AT89LP213/AT89LP214/AT89LP216
ATTiny	ATTiny11/ATTiny12/ATTiny13/ATTiny15/ATTiny22/ATTiny24 ATTiny25/ATTiny26/ATTiny28/ATTiny44/ATTiny45/ATTiny84 ATTiny85/ATTiny261/ATTiny461/ATTiny861/ATTiny2313
ATMEGA	ATMEGA8/ATMEGA16/ATMEGA32/ATMEGA48/ATMEGA64/ATMEGA88 ATMEGA103//ATMEGA128/ATMEGA161/ATMEGA162/ATMEGA163 ATMEGA164/ATMEGA165/ATMEGA168/ATMEGA169 ATMEGA323/ATMEGA324/ATMEGA325/ATMEGA329/ATMEGA406 ATMEGA640/ATMEGA644/ATMEGA645/ATMEGA649 ATMEGA1280/ATMEGA1281/ATMEGA2560/ATMEGA2561/ATMEGA3250 ATMEGA3290/ATMEGA6450/ATMEGA6490/ATMEGA8515/ATMEGA8535
AT90CAN	AT90CAN32/AT90CAN64/AT90CAN128
AT90S	AT90S1200/AT90S2313/AT90S2323/AT90S2343 AT90S4414/AT90S4433/AT90S4434/AT90S8515/AT90S8535
AT90PWM	AT90PWM2(B)/AT90PWM3(B)
AT90USB	AT90USB1286/AT90USB1287

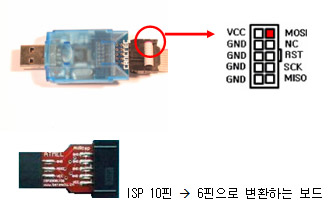

* 제품 핀 맵

붉은색 원이 있는 쪽부터 1번이고 1번 아래쪽이 2번, 1번 왼쪽이 3번
10핀 커넥터와 10핀을 6핀 ISP 커넥터로 변환하는 케이블이 같이 포함되어 있습니다.

10핀 커넥터				6핀 커넥터
핀 번호	이름	핀 번호	이름	핀 번호	이름	핀 번호	이름
1	MOSI	2	VCC	1	MISO	2	VCC
3	NC	4	GND	3	SCK	4	MOSI
5	RST	6	GND	5	RST	6	GND
7	SCK	8	GND
9	MISO	10	GND

5. 제품 구성
(1) One AVR USB ISP Programmer(ASP)
(2) One 10Pin, 10Pin to 6Pin convert ISP Cable
(3) One Manual CD
