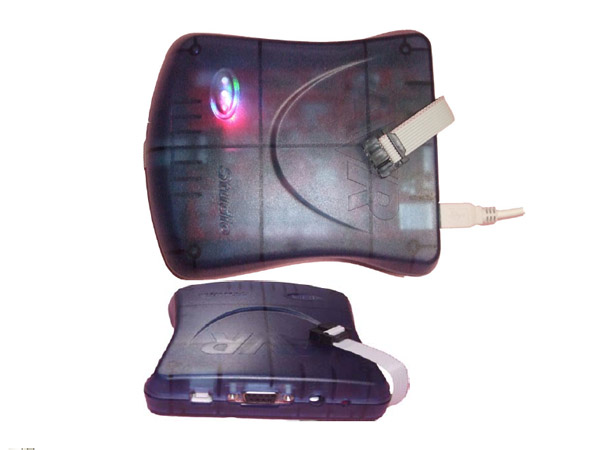

JTAG ICE500

1. 제품명
JTAG ICE500



2. 제품소개
JTAG ICE500은 AVR JTAG 과 ISP 두가지 기능이 가능한 제품으로 사용자 분들에게 안정된 기능과
낮은 가격으로 AVR을 설계하고 디버깅 할 수 있도록 도와주는 장비 입니다.
JTAG ICE500은 AVRSTUDIO에서 동작합니다.? JTAG 모드 일 때는 AVR JTAG ICE로 인식하고,??????
ISP 모드에서는 AVRISP/STK500 ISP Programmer 로 인식 합니다. JTAG ICE500은 ATMEL 정품
JTAG ICE(에뮬레이터)또는 STK/AVRISP 다운로드 장비와 호환 가능합니다. ?
AVR JTAG ICE 기능과 ISP DOWNLOAD 두 가지 기능을 사용 가능 합니다.

제품 구매 : http://www.toolparts.co.kr

3. 제품 특징
(1) AVR JTAG ICE 기능과 ISP DOWNLOAD 두 가지 기능을 사용 가능 합니다.
(2) 4 가지 보호 회로가 내장되어 있어 장비와 디버깅 보드를 안전하게 보호 합니다.
   JTAG, ISP 단자에 역으로 삽입 되어도 Target, JTAG 장비에 영향을 주지 않습니다.
(3) JTAG ICE와? ISP 모드를 자동으로 인식 하여 별도의 스위치 조작 없이 사용가능 합니다.
(4) Atmel AVR Studio 사용가능하고 STK500/ISP 과 JTAG ICE 로 인식 합니다.
(5) JTAG ICE 모드에서는 사용자가 AVR Chip 안에서 동작하는 Firmware를 디버깅 할 있습니다.
(6) 장비는 PC와 연결 할 수 있도록 Serial 과 USB 포트를 가지고 있습니다. Serial 포트를 사용
   하려면 외부에서 DC 7~9V 전원을 인가해 주시면 됩니다.



4. 지원 가능한 디바이스

[지원하는 AVR ISP 디바이스]
AT86RF401 90CAN128 AT89S51 AT89S52 AT90PWM2 AT90PWM3 90s1200 90s2313 90s2323
90s2343 90s4414 90s4433 90s4434 90s8515 90s8535 mega103 mega128 mega16 mega161
mega162 mega163 mega165 mega168 mega169 mega32 mega323 mega325 mega329 mega406
mega48 mega64 mega8 mega8515 mega8535 mega88 mega2560 mega2561 mega3250 mega3290
mega644 mega645 mega6450 mega649 mega6490 tiny11 tiny12 tiny15 tiny22 tiny2313 tiny22 tiny24
tiny26 tiny28 tiny45

[지원하는 AVR JTAG 디바이스]
AT90CAN128，ATmega128, ATmega128L, ATmega16, ATmega162, ATmega162V, ATmega165,
ATmega165V, ATmega169, ATmega169V, ATmega16L, ATmega32, ATmega323, ATmega323L,
ATmega32L, ATmega64, ATmega64L

5. 제품 구성
(1) JTAG ICE500 1 Set
(2) USB Cable 1 Ea
(3) USB Driver/Software CD
