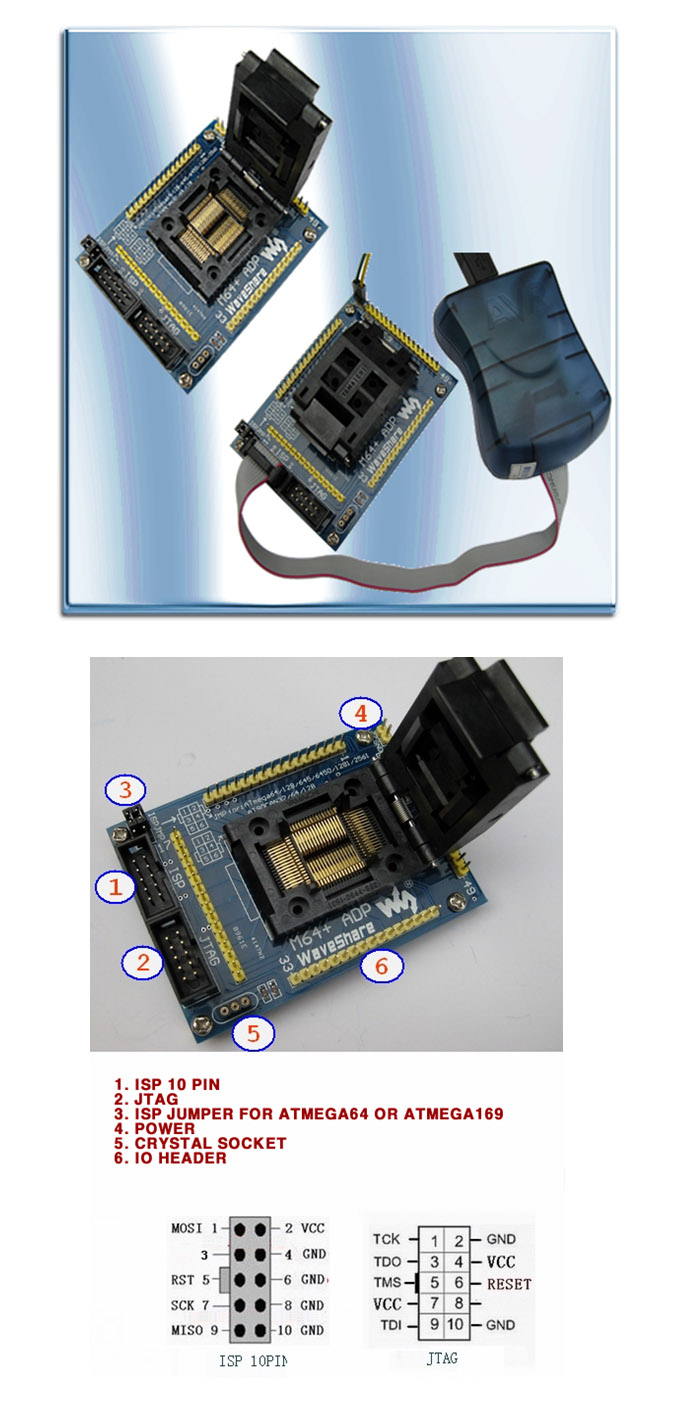

ATMEGA AVR TQFP SOCKET M64

1. 제품명

ATMEGA AVR TQFP SOCKET M64



2. 제품소개
ATMEGA AVR TQFP SOCKET M64는 ATMEGA AVR 프로그래밍용 소켓입니다. ATMEGA 칩에 전원공급과
다운로드를 위해 ISP 커넥터와 I/O 핀들이 위부로 뽑아져 있습니다.

제품 구매 : http://www.toolparts.co.kr

3. 제품 사양
(1) 적용 가능 모델
   ATmega64 / ATmega128 / ATmega1281 / ATmega2561
   ATmega64A / ATmega128A
   ATmega169 / ATmega169P / ATmega329 / ATmega329P
   ATmega165 / ATmega165P / ATmega325 / ATmega325P / ATmega645
   AT90CAN32 / AT90CAN64 / AT90CAN128
(2) Through the ISP interface can be directly related to model testing, the programming
(3) Crystal can be replaced
(4) Leads all PIN, DIP pin spacing of 2.54mm (100mil)

4. 제품 특징



5. 제품 구성
(1) One M64 Socket Board
(2) One USB to 2Pin DC power cable

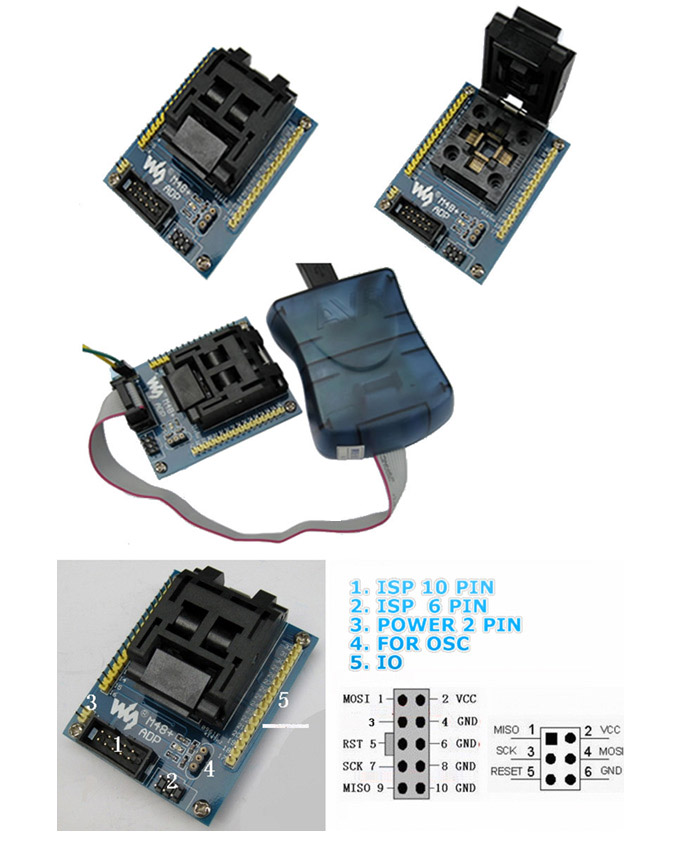

ATMEGA AVR TQFP SOCKET M48

1. 제품명

ATMEGA AVR TQFP SOCKET M48



2. 제품소개
ATMEGA AVR TQFP SOCKET M48은 ATMEGA AVR 프로그래밍용 소켓입니다. ATMEGA 칩에 전원공급과
다운로드를 위해 ISP 커넥터와 IO 핀들이 위부로 뽑아져 있습니다.


제품 구매 : http://www.toolparts.co.kr

3. 제품 사양
(1) 적용 가능 모델
   ATmega48 / ATmega88 / ATmega168 / ATmega8
   ATmega48PA / ATmega88PA / ATmega168PA / ATmega8A
   ATtiny48 / ATtiny88
(2) Through the ISP interface can be directly related to model testing, the programming
(3) Crystal can be replaced
(4) Leads all PIN, DIP pin spacing of 2.54mm (100mil)

4. 제품 특징



5. 제품 구성
(1) One M48 Socket Board
(2) One USB to 2Pin DC power cable

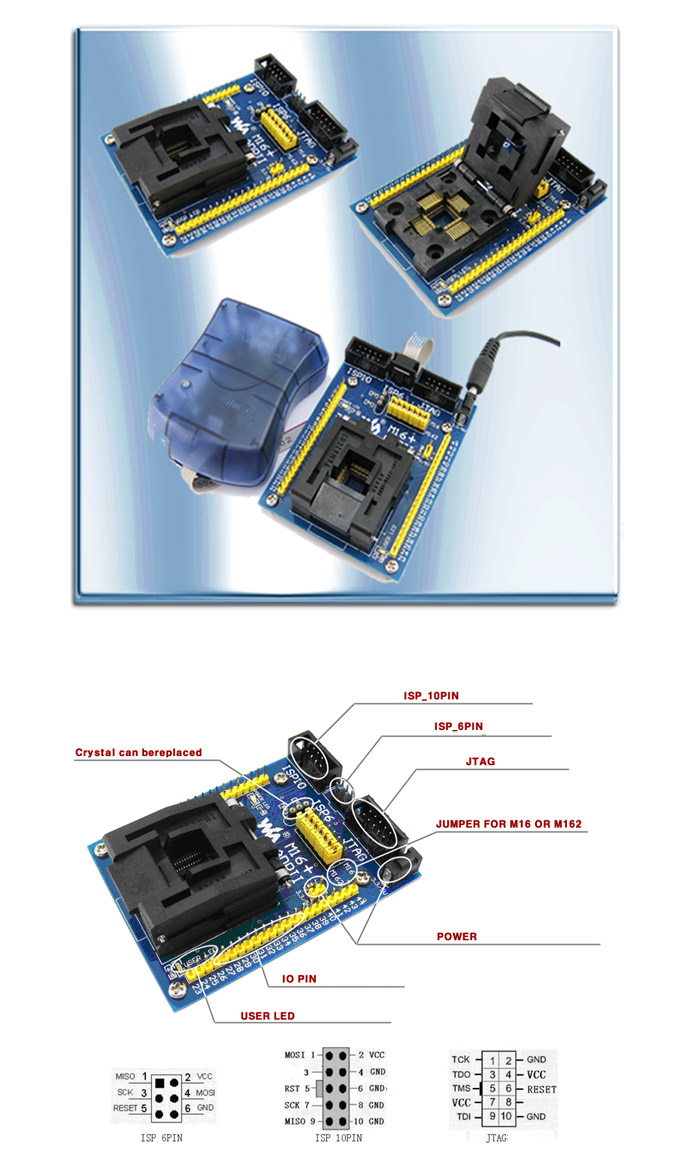

ATMEGA AVR TQFP SOCKET M16

1. 제품명

ATMEGA AVR TQFP SOCKET M16



2. 제품소개
ATMEGA AVR TQFP SOCKET M16은 ATMEGA AVR 프로그래밍용 소켓입니다. ATMEGA 칩에 전원공급과
다운로드를 위해 ISP 커넥터와 IO 핀들이 위부로 뽑아져 있습니다.


제품 구매 : http://www.toolparts.co.kr

3. 제품 사양
(1) 적용 가능 모델
   - ATmega16 TQFP44 package and pin-compatible related models:
      ATmega16 / ATmega32 / ATmega8535
      ATmega16A / ATmega32A
      ATmega164P / ATmega324P / ATmega644P / ATmega1284P

   - ATmega162 TQFP44 package and pin-compatible related models:
      ATmega162 / ATmega8515
(2) Through the ISP interface can be directly related to model testing, the programming
(3) Crystal can be replaced
(4) Leads all PIN, DIP pin spacing of 2.54mm (100mil)

4. 제품 특징



5. 제품 구성
(1) One M16 Socket Board
(2) One USB to 2Pin DC power cable

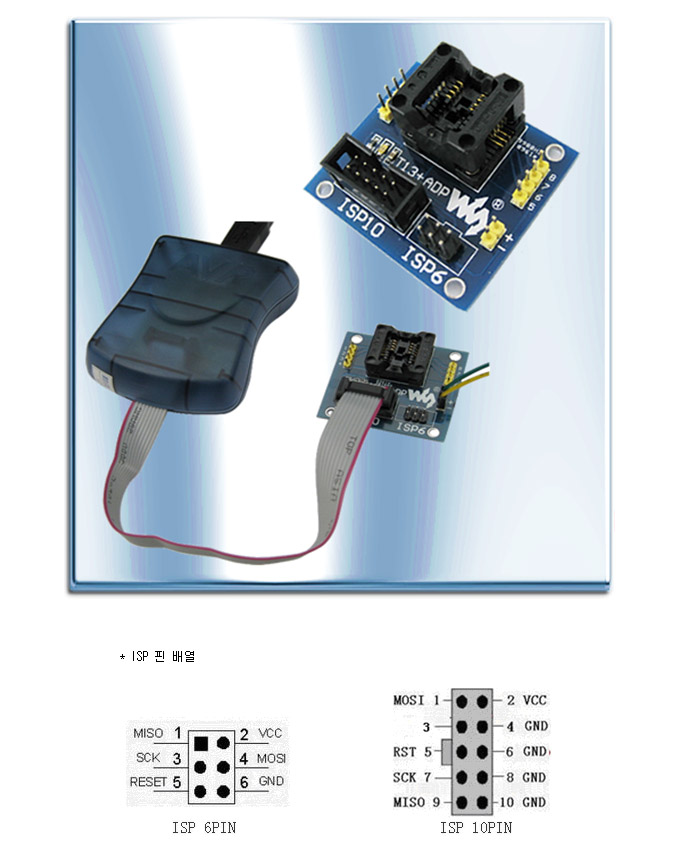

ATMEGA AVR SSOP8 SOCKET T13

1. 제품명

ATMEGA AVR SSOP8 SOCKET T13



2. 제품소개
ATMEGA AVR SSOP SOCKET T13은 ATMEGA AVR 프로그래밍용 소켓입니다. ATMEGA 칩에 전원공급과
다운로드를 위해 ISP 커넥터와 IO 핀들이 외부로 뽑아져 있습니다.

제품 구매 : http://www.toolparts.co.kr


3. 제품 사양
(1) 적용 가능 모델
   ATtiny13 SSOP8 (width 5.8mm) package and pin compatible with the relevant models, such as:
   ATtiny13/ATtiny12/ATtiny15/ATtiny25/ATtiny45/ATtiny85directly related to model testing, the programming
(2) Leads all PIN, DIP pin spacing of 2.54mm (100mil)

4. 제품 특징



5. 제품 구성
(1) One T13 Socket Board
(2) One USB to 2Pin DC power cable

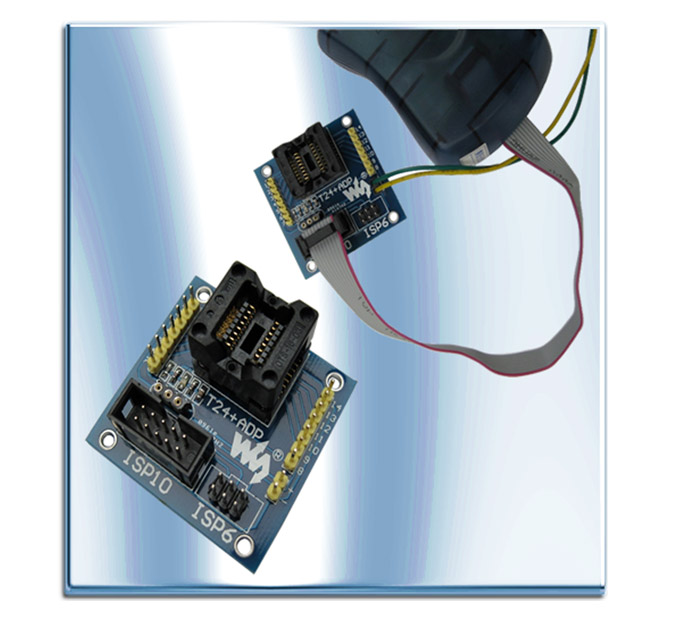

ATMEGA AVR SSOP14 SOCKET T24

1. 제품명

ATMEGA AVR SSOP14 SOCKET T24



2. 제품소개
ATMEGA AVR SSOP SOCKET T24는 ATMEGA AVR 프로그래밍용 소켓입니다. ATMEGA 칩에 전원공급과
다운로드를 위해 ISP 커넥터와 IO 핀들이 외부로 뽑아져 있습니다.

제품 구매 : http://www.toolparts.co.kr


3. 제품 사양
(1) 적용 가능 모델
   ATtiny24 SSOP14 package and pin compatible with the relevant models, such as:
   ATtiny24/ATtiny44/ATtiny84
(2) Through the ISP interface can be directly related to model testing, the programming
(3) Leads all PIN, DIP pin spacing of 2.54mm (100mil)

4. 제품 특징



5. 제품 구성
(1) One T24 Socket Board
(2) One USB to 2Pin DC power cable

AVR nRF24L01 Wireless 개발보드

1. 제품명

AVR nRF24L01 Wireless 개발보드



2. 제품소개
NORDIC Semiconductor사의 NRF Wireless 시리즈 모듈을 장착하여 2.4GHz ISM band에서 동작 가능한
Atmega16 개발 보드 입니다. 2개의 nRF24L01모듈과 2개의 Atmega16개발보드를 제공하여 한 개의 제품으로
Data 송수신을 테스트 해볼 수 있는 제품 입니다.

제품 구매 : http://www.toolparts.co.kr

3. 제품특징
(1) UART(Serial)로 PC와 연결 하여 사용할 수 있어 어플리케이션을 쉽게 개발 할 수 있습니다.
(2) 온도 센서와 7Segment LED를 내장하고 있습니다.
(3) Wireless Serial Communication system 응용 예제
(4) Atmega 개발보드에 장착 가능한 무선 모듈들
   nRF24L01, nRF903, nRF905, nRF1100, nRF2401, nRF4432, nRF1100, nRF1100A
(5) 무선 키보드, 마우스, 게임기, 무선 헤드 셋, 공장 자동화 등에 응용 할 수 있습니다.
(6) NRF Wireless 모듈에서 사용하는 2.4GHz ISM Band는 전세계에서 사용 가능한 주파수 대역


4. 제품 사양
(1) Worldwide 2.4GHz ISM band operation?
(2) Up to 2Mbps on air data rate
(3) Ultra low power operation
   11.3mA TX at 0dBm output power
   12.3mA RX at 2Mbps air data rate
   900nA in power down
   22μA in standby-I
(4) On chip voltage regulator
   1.9 to 3.6V supply range
(5) Enhanced ShockBurst
(6) Automatic packet handling
(7) Auto packet transaction handling
(8) 6 data pipe MultiReceeiver
(9) Air compatible with nRF2401A, 02, E1 and E2
(10) Low cost BOM
(11) ±60ppm 16MHz crystal
(12) 5V tolerant inputs
(13) Compact 20-pin 4x4mm QFN package

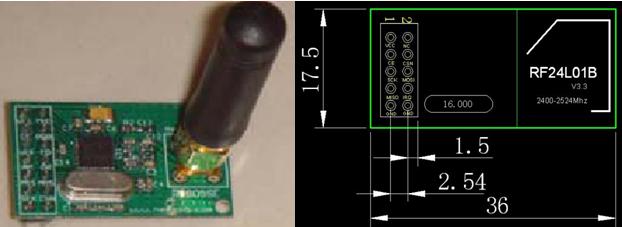

* nRF24L01SE 모듈, 사이즈



* NRF24L01 모듈 핀 맵

5. 제품 구성
(1) Two Atmega16 개발보드
(2) Two nRF24L01B wireless module, Two SMA antenna
(3) Two AA”Battery box
(4) One Serial cable
(5) One 매뉴얼, 테스트 CD

AVR ATMEGA88 개발보드 + LCD(48*84)

1. 제품명

AVR ATMEGA88 개발보드 + LCD(48*84)



2. 제품소개
ATMEGA88 AVR 을 Main MCU로 장착한 개발보드입니다.
실습에 필요한 다양한 인터페이스(PS2, IRDA등) 소자와 I/O를 장착하였고, 다양한 예제 소스(49개)를 제공합니다.
ISP Download 보드를 기본으로 제공하고 있어 별도의 장비구매를 하지 않고 사용 할 수 있습니다.
또한 Char LCD(48*84 matrix LCD)를 기본으로 제공 합니다

제품 구매 : http://www.toolparts.co.kr

3. 제품사양

Hardware Features
CPU	ATMEGA88V-10PU
LCD	NOKIA5110 dot matrix LCD(48*84)
IRDA	Integrated IR receiver
EEPROM	I2C-bus device 24C02, EEPROM data memory, 8kBit EEPROM
Temperature Sensor	12-bit precision temperature sensor DS18B20 Interface
UART	Max232, master and slave interfaces(With computer or other development board communication)
BUZZER	An active buzzer
Motor	One external 5V DC interface One stepping motor interface
ADC	One power-bit AD converter device
Relay	Relay normally open, normally closed contact interfaces
RTC	DS1302 clock chip and the back-up battery holder
PS/2	External PS/2 keyboard interface
LED	8 LEDs, 4 digital tube
Button	2×3 matrix of keys
Power	DC5V power interface, φ5.5×2.1
Board size(H*W)	85×135（mm）

* 주변 디바이스 인터페이스

MCU and IO jumper	Integrated IR receiver head	NOKIA5110 LCD Interface
Power Interface	RS232 serial interface	PS/2 keyboard interface
ISP Programming Interface	Stepping Motor Interface	DC Motor Interface
12864,1602 LCD Interface	DS18B20 Temperature Sensor	Relays and terminals and leads
Buzzer	Power-bit AD converter device	8 LEDs, 4 digital tube
IIC Interface memory 24C02	DS1302 clock chip and the back-up battery holder	2×3 matrix of keys

4. 제품 구성

Development board	ATMEGA88V-10PU
NOKIA5110 dot matrix LCD	84*48 dot matrix, blue backlight.
Power supply	INPUT:AV100-240V, 50/60Hz 150Ma, OUTPUT:5VDC 800mA
DC5V Motor	DC motor, power supply voltage 5V
Infrared remote control	By chip: HT6221, using two 7, Batteries (user-owned)
Serial data line	Development board with the computer through RS232 interface.
Crystal, Etc	3.579545 MHz, Jumper, USB cable, Flat cable 등
Manual CD	주요부품 Datasheet, 49 Examples, Manual(English), Schematic(PDF)

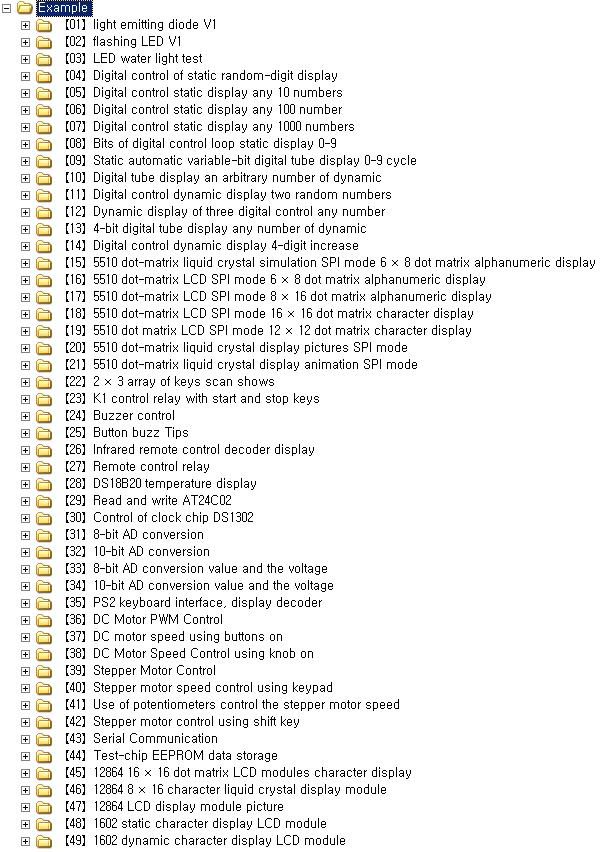

* WinAVR Examples

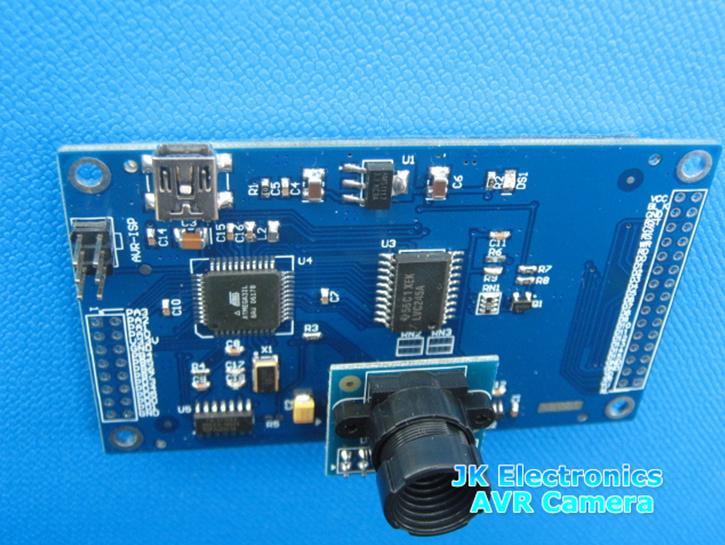

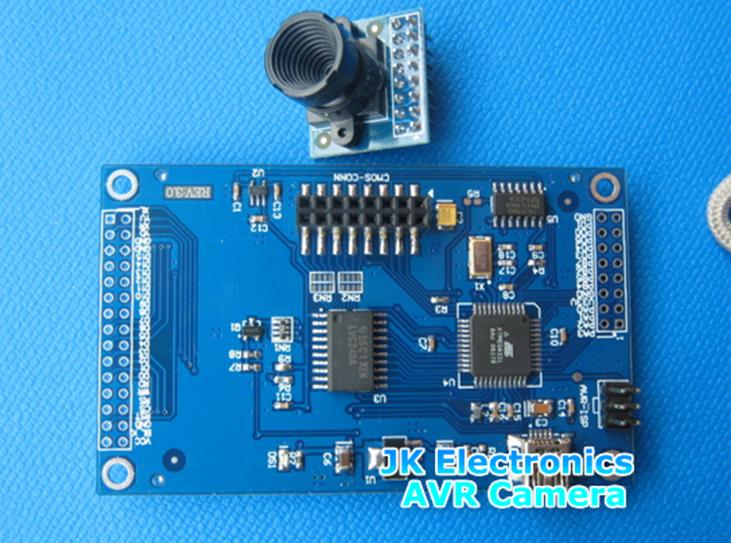

AVR OV7670 CMOS CAMERA + 2.8 LCD 개발보드

1. 제품명

AVR OV7670 CMOS CAMERA + 2.8 LCD 개발보드



2. 제품소개
AVR OV7670 CMOS CAMERA 개발보드는 ATMEGA32 AVR 을 Main MCU로 장착한 개발보드입니다.
OV7670 CMOS 이미지 센서를 사용하여 영상처리 실습에 필요한 CMOS 센서와 LCD 구동 소스를 제공합니다.

제품 구매 : http://www.toolparts.co.kr

3. 제품사양

CMOS camera specifications and features
Total height	5.1 ± 0.2mm
Base size	8.0 × 8.0mm
Image Size	VGA / CIF / format
Dynamic image resolution	640×480/320×240(VGA/QVGA)
Capture an image resolution	640×480/320×240(VGA/QVGA)
Number of Colors	True 24-bit color
Image transmission rate	15/30/60 fps(VGA/QVGA)
Output signal	YUV / YCbCr / RGB
Output pin	24Pin(PIN pitch: 0.5mm)
Operating Voltage	1.8V～3.3V
Power	90mW/30μW(15fps / Standby)
Operating Temperature	-20°C～70°C

AVR 개발보드 사양
MCU	ATMEGA32
LCD	2.8” TFT LCD
Power	Mini USB Power supply

(1) Camera pin description(AVR과의 연결은 제품 CD의 회로도를 참조하시기 바랍니다)

PIN NO	NAME	PIN NO	NAME
1	NC	13	MCLK
2	AGND	14	D6
3	SDA	15	DGND
4	AVDD(2.8V)	16	D5
5	SCL	17	PCLK
6	RESET	18	D4
7	VSYNC	19	D0
8	PWDN	20	D3
9	HSYNC	21	D1
10	DVDD(1.8V)	22	D2
11	DOVDD(2.8V)	23	NC
12	D7	24	NC

(2) 제품 매뉴얼 CD내용

Document	주요 부품의 데이터 시트
Schematic	개발보드 회로도

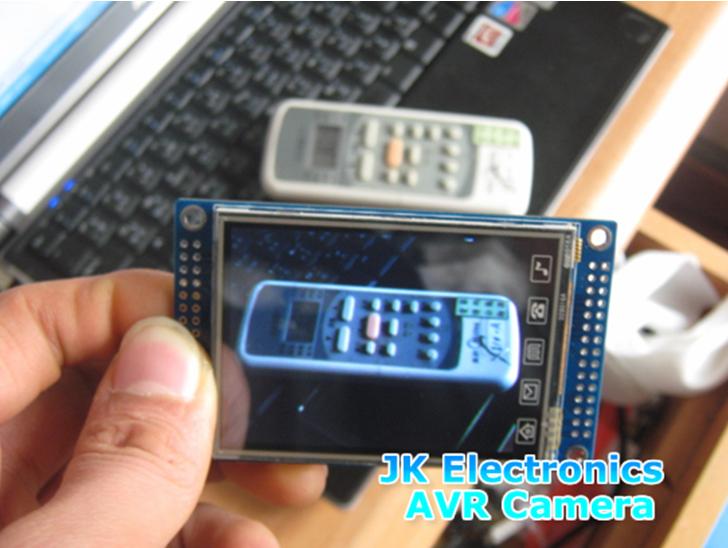

Example	2.8인치 LCD에 카메라 Preview영상 출력 샘플 코드 제공( GCC AVR컴파일러 )

5. 제품 구성
(1) One ATMEL AVRCAM Board
(2) One OV7670 CMOS camera(렌즈포함)
(3) One USB power cable
(4) One Manual, Source CD

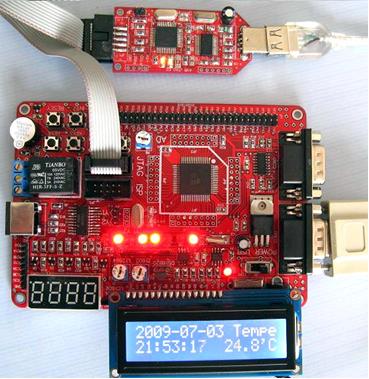

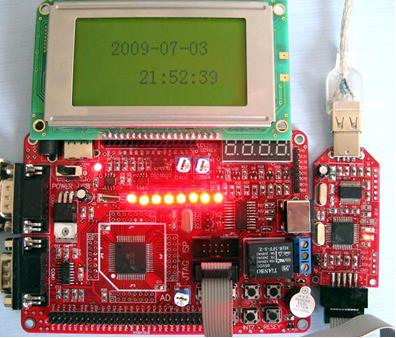

AVR ATMEGA128 STK128_RED

1. 제품명

AVR ATMEGA128 STK128_RED



2. 제품소개
ATMEGA128 STK128_RED 개발보드는 ATMEGA128 AVR 을 Main MCU로 장착한 개발보드입니다.
실습에 필요한 다양한 인터페이스 소자와 I/O를 장착하였고, 다양한 예제 소스를 제공합니다.

제품 구매 : http://www.toolparts.co.kr

3. 제품사양

Hardware Features
CPU	ATMEGA128-16AU, AVR microcontroller main chip (16MHZ, 128K Flash, 4K SRAM, 4KByte EEPROM)
POWER	Dual power supply system, 3P DIP switches can select the power supply DC 9-12V external power supply or the computer's USB port power supply
Crystal	On-board crystal oscillator can be replaced(Factory welded 4MHZ crystal panel) Short run can be selected in the board crystal oscillator or external expansion
EEPROM	I2C-bus device 24C02, EEPROM data memory, 8kBit EEPROM
RTC	I2C real time clock chip DS1302, do calendar clock experiments
Temperature Sensor	12-bit precision temperature sensor DS18B20 Interface
LED	Data latch chip, 74HC573 cache drive water lamp, liquid crystal module, digital tubes 4-bit dynamic scanning LED digital tube, 8-bit LED light emitting diodes
UART	Max232, master and slave interfaces(With computer or other development board communication)
BUTTON	4 independent input buttons, a reset button. 2 interrupt buttons, can be interrupted experiments
BUZZER	An active buzzer
ADC	1 Way A/D converter input adjustable potentiometer
LCD	LCD1602(Char LCD), LCD12864(Graphic LCD) interfaces LCD1602 and LCD backlight adjustment LCD12864 control potentiometer LCD1602(Char LCD)는 옵션 사항 입니다. LCD12864(Graphic LCD)는 옵션 사항 입니다.
PS2	Standard 6-core PS2 keyboard interface, Do the keyboard identification experiments
RELAY	1 Road Industrial relay control circuit interface
JTAG/ISP	JTAG emulation and ISP download interfaces
GPIO	All IO port all leads, to facilitate expansion of experiments and testing

1. LCD1602 Char LCD와 온도, 시간 실습




2. LCD12864 그래픽 LCD 실습



3. 제품 매뉴얼 CD내용

Document	주요 부품의 데이터 시트
Schematic	개발보드 회로도
Example	31개의 예제코드(ICC AVR 프로젝트) GPIO, Timer, PWM, AD, UART, IIC, PS2, Char LCD, 그래픽 LCD 등 실습예제

4. 제품 구성
(1) One AVR128개발 Board
(2) One USB power cable
(3) One Cross-serial cable
(4) One 제품 매뉴얼 CD

AVR ATMEGA128 RS485 개발보드

1. 제품명

AVR ATMEGA128 RS485 개발보드



2. 제품소개
ATMEGA128 RS485 개발보드 ATMEGA128 AVR 을 Main MCU로 장착한 개발보드입니다.
실습에 필요한 다양한 인터페이스 소자와 IO를 장착하였고, 다양한 예제 소스를 제공합니다.

제품 구매 : http://www.toolparts.co.kr

3. 제품사양

Hardware Features
CPU	ATMEGA128L 8AU, AVR microcontroller main chip (16MHZ, 128K Flash, 4K SRAM, 4KByte EEPROM)
POWER	DC 9-12V external power supply or the computer's USB port power supply
USB	USB A Type( 전원 공급 기능만 있음 )
RS485	SP485 device, can do 485 industrial experiments.
EEPROM	I2C-bus device 24C02, EEPROM data memory, 8kBit EEPROM
RTC	I2C real time clock chip PCF8563T, do calendar clock experiments
Crystal	On-board crystal oscillator can be replaced(Factory welded 16MHZ crystal panel) Short run can be selected in the board crystal oscillator or external expansion
LED	Data latch chip, 74HC573 cache drive water lamp, liquid crystal module, digital tubes 4-bit dynamic scanning LED digital tube, 8-bit LED light emitting diodes
UART	Max232, master and slave interfaces(With computer or other development board communication)
BUTTON	8 input buttons, a reset button.
BUZZER	An active buzzer
ADC	2-way A / D input with adjustable potentiometer.
SPI	I2C, SPI interface to separate leads, facilitate the expansion. SPI bus device, 74HC595 drive four digital control. SPI bus device, DAC7512 high-speed 12bit D / A converter.
LCD	LCD1602(Char LCD), LCD12864(Graphic LCD) interfaces LCD1602 and LCD backlight adjustment LCD12864 control potentiometer LCD1602(Char LCD)는 옵션 사항 입니다. LCD12864(Graphic LCD)는 옵션 사항 입니다.
JTAG/ISP	JTAG emulation and ISP download interfaces
GPIO	All IO port all leads, to facilitate expansion of experiments and testing

3. 제품 매뉴얼 CD내용

Document	주요 부품의 데이터 시트
Schematic	개발보드 회로도
Example	24개의 예제코드(ICC AVR 프로젝트)

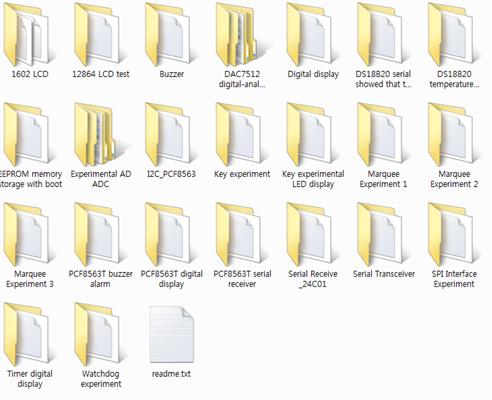

* 개발보드 Example


4. 제품 구성
(1) One AVR128 Board
(2) One USB power cable
(3) One Serial Cable
(4) One Manual CD

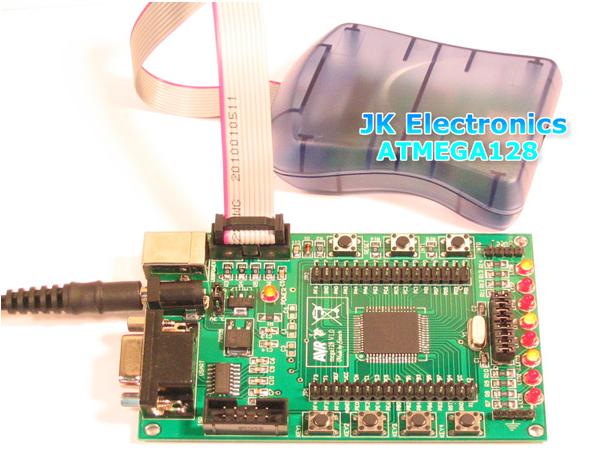

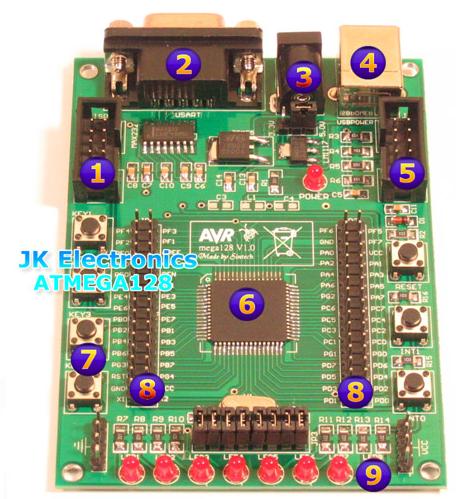

ATMEL ATMEGA128 SINTECH 개발보드

1. 제품명

ATMEL ATMEGA128 SINTECH 개발보드



2. 제품소개
AVR ATMEGA128 SINTECH 개발보드는 ATMEGA128 AVR 을 Main MCU로 장착한 개발보드입니다.
기본적인 입출력 실습을 위한 LED와 BUTTON, 시리얼포트, JATG, ISP 포트가 기본 장착되어 있습니다.

제품 구매 : http://www.toolparts.co.kr

3. 제품사양

Hardware features
CPU	ATMEGA128 16AU
POWER	USB power supply or 6 to 12V external DC power supply
UART	Max232, master and slave interfaces(With computer or other development board communication)
LED	8 water lights
Button	4 separate keyboard External interrupt 0, 1 button
ISP/JTAG	ISP, JTAG programming interface
GPIO	Mega128 all interfaces leads.

(2) 제품 매뉴얼 CD내용

Document	주요 부품의 데이터 시트
Schematic	개발보드 회로도
Example	2.8인치 LCD에 카메라 Preview영상 출력 샘플 코드 제공( GCC AVR컴파일러 )

4. 제품 구성
(1) One AVR ATMEGA128 SINTECH Board
(2) One USB power cable
(3) One Manual, Example CD

안드로이드 S3C6410 Startkit Core Board

1. 제품명

안드로이드 S3C6410 Startkit Core Board



2. 제품소개
ARM11 Core를 내장한 삼성전자의 S3C6410 MCU를 탑재 하였고Windows CE 6.0 BSP 소스 및 Linux 2.6.38 커널의 전체 BSP소스,
안드로이드(Android) 2.2, 2.3 BSP 소스 코드와 모든 장치 드라이버 소스 또한 포함 되어 있습니다.
USB Bluetooth, TV OUT, CMOS Camera, SDIO Wi-Fi, GPS, WCDMA 등의 다양한 주변 장치의 드라이버 및 예제 코드를 지원하고 있습니다.

제품 구매 : http://www.toolparts.co.kr

개발자 메뉴얼 및 소프트웨어 업데이트 소식
하드웨어 상세 사양서 및 회로도		하드웨어 회로도에 대한 설명과 디바이스에 대한 설명
리눅스 개발자 가이드		리눅스 커널 컴파일등 포팅에 관한 메뉴얼
안드로이드 개발자 가이드		안드로이드 커널 컴파일등 포팅에 관한 메뉴얼
Windows CE 6.0 개발자 가이드		Windows CE 6.0 R3 커널 컴파일등 포팅에 관한 메뉴얼

3. 제품사양( 하드웨어 부분 )

Hardware Features - Core Board
CPU	Samsung S3C6410A, run at 533MhzARM1176JZF-S, up to 667Mhz
DDR RAM	256M DDR RAM
NAND Flash	128/256M/512M/1GB Nand Flash, default: 256M
Interface	4 x User Leds 10 pin 2.0mm space Jtag connector Reset button on board
Connector	2 x 60 pin 2.0mm space DIP connector
Power Supply	Supply Voltage from 4.75V to 5.25V
JTAG	10 Pin JTAG interface

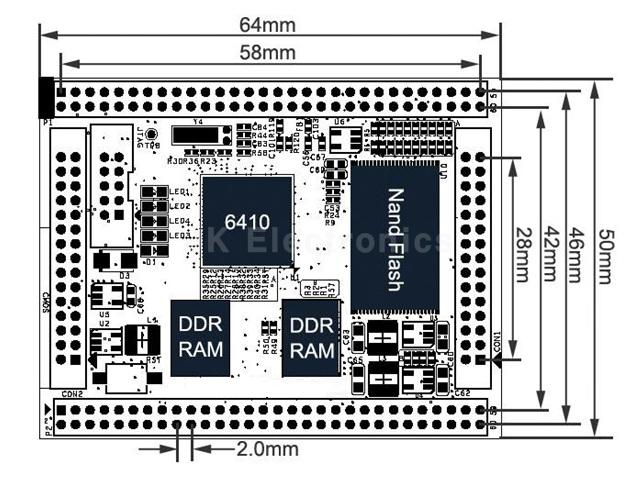

Size	64 x 50 x 12mm (L x W x H)

Hardware Features - Optional Module
Wi-Fi	SDIO Wi-Fi ( Optional 구매하기 )
3G CDMA USB Modem	USB Type 데이터통신 전용 (테스트 중)
Bluetooth Module	USB Type ( Optional 구매하기 )
GPS Module	Serial Interface( Optional 구매하기 )
VGA Out	1024 * 768 해상도( Optional 구매하기 )
1.3M CMOS Camera	20Pin CMOS Camera( Optional 구매하기 )

코어 모듈에 대한 핀맵 및 회로도에 대한 자세한 정보는 하드웨어 상세 사양서 및 회로도 를 참조하시기 바랍니다.

4. 제품사양( 소프트웨어 부분 )

Software Features - Linux

Kernel version

- Linux 2.6.36

Boot program (BootLoader)

- U-boot-1.6.1 : Nand and SD start 소스코드 제공

Supported file systems

- Yaffs2: read-write file system, recommended - UBIFS: read-write file system, recommended - Cramfs: compressed read-only file system, data is not recommended for online updates

Drivers

- 4 standard serial port driver - DM9000 driver - Audio driver (WM9714) - RTC driver (which can save time, power-down) - 4 user LED driver - USB Host driver - LCD Driver (supports 4.3", 7 ", LCD2VGA1024x768, LCD2VGA640x480, EZVGA800x600 display driver, etc.) - Four-wire touch screen driver - Precision Touch line driver - Free universal USB drive camera driver - USB wireless network card driver - USB 3G network card driver - SD WiFi driver - USB keyboard and mouse driver, USB flash drives, mobile hard disk - SD card driver that can support high-speed SD card, the maximum capacity of up to 32G - I2C-EEPROM - LCD backlight driver - Watchdog drivers (the equivalent of the cold reset the watchdog reset) - Multimedia drive (including Jpeg, fimc, MFC, 2D/3D acceleration, TVENC, TVSCALER, CMOS cameras) (No source code) - SPI driver - ADC driver

Basic Application

- Busybox1.17 (Linux tool set, including the common Linux commands, etc.) - Telnet, Ftp, inetd (Internet remote access tools and services) - Boa (web server) - Madplay: console-based mp3 player with ALSA Interface - Snapshot (screenshot of console-based software) - Ifconfig, ping, route, etc. (commonly used Internet tools command) - USB WiFi Kits: USB Wireless Network tools

GUI support

- Qtopia-2.2.0 : Provide a platform for the source code, divided into two versions of x86 and arm - QtE-4.7.0 : Source code to provide a platform for the arm version - Qt-extended -4.4.3 : mobile phone version of Qtopia, also known as Qtopia4, providing a platform source code - Support SD card automatically mount and umount - Support for USB mouse

Cross compiler

- Arm-none-linux-gnueabi-4.5.1: Defaults armv6 instruction set, hardware floating point support

Software Features - Windows CE6.0 R3

Version

- WindowsCE Embedded 6.0

BSP features

- Support fast boot (15 seconds) - Support OS update via SD card or USB interface - CMOS Camera Driver - LED Driver - 8 button driver - PWM control buzzer driver - LCD Driver (supports 4.3", 7", LCD2VGA1024x768, LCD2VGA640x480, EZVGA800x600 ) - RTC driver - DM9000 network card driver - Large capacity high speed SD card driver - Touch Screen Driver - Audio input and output drivers: Based on the WM9714 chip - USB keyboard, USB mouse, and so drive - Serial driver: Currently, only COM2, 3, 4 tested - Multimedia driver (including Jpeg, fimc, 2D/3D acceleration, MFC, TVENC, TVSCALER, etc.) - Support for USB WiFi plug and play - Support plug and play USB Bluetooth

Software features

- Easy to use serial Assistant - Key test program - LED test program - PWM test program - Recording test program - OpenGL test program

Software Features - Android 2.2, 2.3 System

Linux kernel version

- Linux-2.6.36

Cross compiler

- Arm-linux-gcc 4.5.1, the default use of armv6 instruction set, hardware floating point support

Bootloader

- U-boot-1.6.1 : Nand and SD start 소스코드 제공

Supported file systems

- FAT32: Support FAT32/FAT format, USB and SD card, SDHC card - YAFFS2: Support for downloading via USB or SD card file system image to install YAFFS2 - UBIFS: Support for downloading via USB or SD card file system image to install UBIFS - EXT3: Support SD card from the EXT3 file system image running

Android system version and features

- Android 2.2 and Android 2.3 - Support Backlight adjustable driver - Supports plug and play USB Bluetooth - Supports USB plug and play - Support for SD-WiFi wireless Internet access - Support for GPS Positioning - Support for audio adjustment status bar, Back button, convenient and direct touch-screen operation - SD Card Plug and Play

Software Features - Ubuntu System

Linux kernel version

- Linux-2.6.36

Bootloader

- Superboot: support directly from the SD card to load the kernel and file system running

Supported file systems

- FAT32: Support FAT32/FAT format, USB and SD card, SDHC card - EXT2/3: Support SD card from the EXT3 file system image running - UBIFS: Support SD card file system image to install UBIFS

5. 제품 구성
(1) S3C6410 ARM11 코어모듈
(2) 전체 소스및 회로도 DVD-ROM
